FAF37、FAF47、FAF67、FAF77、FAF87、FAF97、FAF107、FAF127系列平行軸斜齒輪減速機外形及安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2006/4/22 14:01:13 |
|
| |

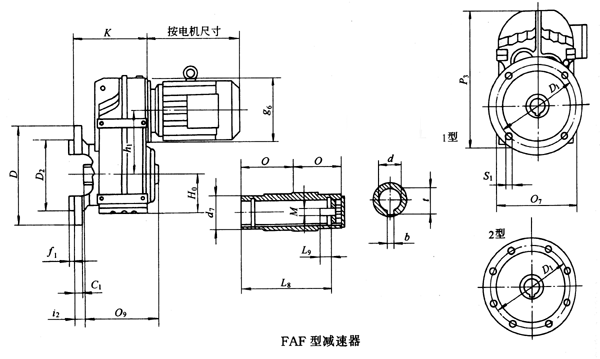

FAF系列平行軸斜齒輪減速機外形及安裝尺寸
FAF型減速器主要尺寸 /mm
|
型號 |
D |
D2
(H7) |
C1 |
D1 |
f1 |
K |
g6 |
h1
i2 |
O
O7 |
O9
P3 |
S1
H0 |
d
d7 |
L8
L9 |
t
b |
M |
備注 |
|
FAF37 |
160 |
110 |
10 |
130 |
3.5 |
165 |
120 |
112
24 |
60
169 |
123
252 |
9
74 |
30H7
45 |
105
17 |
33.3
8 |
M10 |
1型 |
|
FAF47 |
200 |
130 |
12 |
165 |
3.5 |
195 |
120 |
128.1
24.5 |
75
180 |
153
272 |
9
80 |
35H7
50 |
130
22 |
38.3
10 |
M12 |
1型 |
|
FAF67 |
250 |
180 |
15 |
215 |
4 |
250 |
160 |
159.5
22 |
90
217 |
184
343 |
13.5
97 |
40H7
55 |
156
29 |
43.3
12 |
M16 |
1型 |
|
FAF77 |
300 |
230 |
16 |
265 |
4 |
285 |
200 |
200
37 |
105
279 |
213
426 |
13.5
121 |
50H7
70 |
183
32 |
53.8
14 |
M16 |
1型 |
|
FAF87 |
350 |
250 |
18 |
300 |
5 |
340 |
250 |
246.7
30 |
120
330 |
243
531 |
18
152 |
60H7
85 |
210
36 |
64.4
18 |
M20 |
1型 |
|
FAF97 |
450 |
350 |
22 |
400 |
5 |
400 |
300 |
285
41.5 |
150
400 |
303
623 |
18
178 |
70H7
95 |
270
34 |
74.9
20 |
M20 |
2型 |
|
FAF107 |
450 |
350 |
22 |
400 |
5 |
440 |
350 |
332.4
41 |
175
450 |
353
717 |
18
200 |
90H7
120 |
310
40 |
95.4
25 |
M24 |
2型 |
|
FAF127 |
550 |
450 |
25 |
500 |
5 |
510 |
450 |
382.6
51 |
205
530 |
410
856 |
18
236 |
100H7
140 |
370
38 |
106.4
28 |
M24 |
2型 | |
|
|
