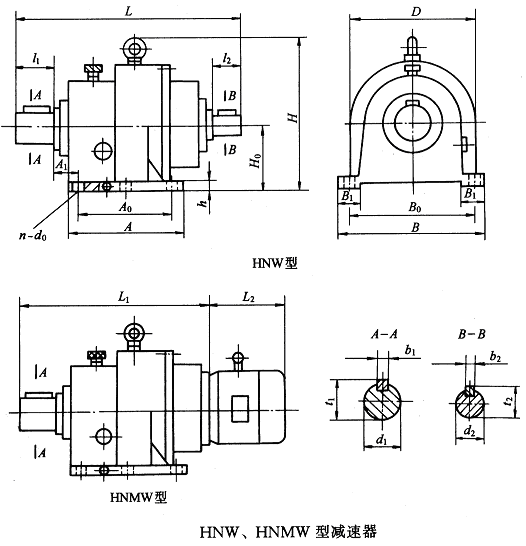

HNW、HNMW型減速器主要尺寸                           /mm

規 格	外形尺寸及中心高						軸 伸 尺 寸								地 腳 尺 寸									質量 m/kg
	H0	H	D	L	L1	L2	d1	l 1	b1	t1	d2	l 2	b2	t2	A	A1	A0	B	B1	B0	n	d0	h
10A	100	240	200	393	356	245	28 j6	42	8	31	14 j6	25	5	16	180	45	150	240	45	200	4	11	18	30
12A	125	290	250	447	407	245	38 k6	58	10	41	19 j6	28	6	21.5	236	50	190	300	50	250	4	14	20	50
14A	140	325	280	483	453	260	50 k6	82	14	53.5	19 j6	28	6	21.5	260	50	210	320	50	280	4	18	22	70
16A	160	365	320	572	529	260	60 m6	105	18	64	24 j6	36	8	27	300	56	240	360	60	320	4	22	25	95
18A	180	420	360	634	585	340	70 m6	105	20	74.5	28 j6	42	8	31	335	60	270	420	65	360	4	22	25	135
20A	200	470	400	711	656	435	80 m6	130	22	85	30 k6	58	8	33	375	65	300	450	65	400	4	22	30	170
22A	225	525	450	783	723	435	90 m6	130	25	95	30 k6	58	8	33	415	71	335	500	70	450	4	26	30	240
25A	250	590	500	894	855	535	100 m6	165	28	106	35 k6	58	10	38	475	95	375	560	85	500	4	26	35	370
28A	280	645	560	947	884	600	110 m6	165	28	116	40 k6	82	12	43	530	100	420	630	90	560	4	26	40	525
31A	315	720	630	1025	952	600	130 m6	200	32	137	40 k6	82	12	43	600	120	475	700	105	630	6	26	45	716
35A	355	825	710	1089	1011	665	150 m6	200	36	158	45 k6	82	14	48.5	670	120	530	800	140	710	6	33	50	980
40A	400	915	800	1250	1172	705	170 m6	280	40	179	50 k6	105	14	53.5	750	132	600	900	140	800	6	39	55	1282
45A	450	1040	900	1419	1322	860	200 m6	280	45	210	50 k6	105	18	64	850	132	670	1000	150	900	6	39	60	1718
50A	500	1130	1000	1470	1373	860	220 m6	280	50	231	60 m6	105	18	64	900	138	750	1120	170	1000	6	39	70	2383
56A	560	1250	1120	1660	1573	—	240 m6	330	56	252	65 m6	105	18	69	1040	140	850	1250	200	1120	6	39	75	3075
11A	115	280	225	421	386	245	30 k6	58	8	33	16 j6	28	5	18	210	50	172	280	50	230	4	16	20	34.5
13A	136	315	265	474	439	245	45 k6	82	14	48.5	16 j6	28	5	18	244	50	200	320	50	265	4	18	22	54
15A	150	355	300	521	478	260	50 k6	82	14	53.5	20 j6	36	6	22.5	280	50	225	360	60	300	4	18	25	75
17A	170	410	340	602	563	340	60 m6	105	18	64	28 j6	42	8	31	335	36	275	430	75	380	4	22	30	100
19A	190	460	380	689	660	435	80 m6	130	22	85	28 j6	42	8	31	380	36	320	470	85	420	4	22	30	142
21A	215	515	430	713	674	435	90 m6	130	25	95	28 j6	42	8	31	380	36	320	470	85	420	4	22	30	182
23A	236	580	475	843	789	435	100 m6	165	28	106	30 k6	58	8	33	440	39	380	470	120	420	4	22	35	252
26A	265	630	530	930	875	535	110 m6	165	28	116	40 k6	82	12	43	475	45	395	580	120	480	4	26	40	392
30A	300	705	600	1014	959	600	130 m6	200	32	137	40 k6	82	12	43	600	80	500	690	120	630	4	30	45	562
33A	335	810	670	1056	989	665	140 m6	200	36	148	40 k6	82	12	43	580	63	480	720	128	630	4	39	50	760
37A	375	890	750	1186	1140	705	160 m6	240	40	169	45 k6	82	14	48.5	700	90	590	880	150	770	4	45	60	1035
42A	425	1015	850	1223	1173	705	180 m6	240	45	190	50 k6	82	14	53.5	790	132	640	950	160	850	6	45	65	1362
47A	475	1105	950	1344	1294	790	220 m6	280	50	231	50 k6	82	14	53.5	880	138	710	1090	170	950	6	53	70	1813
53A	530	1220	1060	1484	1425	910	240 m6	330	56	252	55 k6	82	16	59	980	140	800	1200	200	1060	6	53	70	2525
