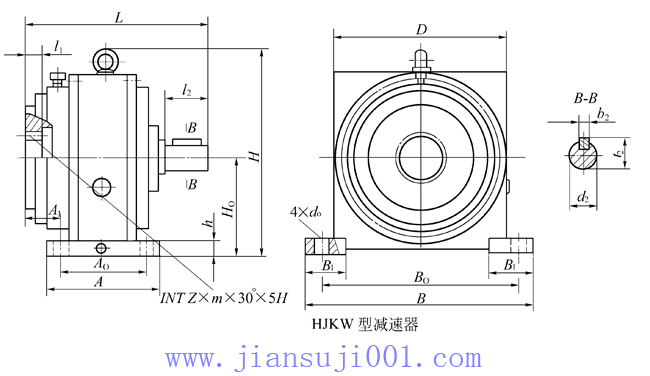

HJKW型減速器主要尺寸                    /mm

規格	外形尺寸及中心高				孔輸出參數及軸伸尺寸							地 腳 尺 寸								質量 m/kg
	H0	H	D	L	Z	m	l 1	d2	l 2	b2	t2	A	A1	A0	B	B1	B0	d0	h
18D	200	475	360	424	34	3	50	35k6	58	10	38	310	66	220	490	100	400	26	28	142
20D	225	530	400	472	39	3	50	40k6	82	12	43	360	67	250	560	120	450	33	35	255
22D	250	580	450	500	24	5	50	45k6	82	14	48.5	370	73	260	610	125	500	33	35	286
25D	280	655	500	576	27	5	60	60m6	105	18	64	400	90	290	670	125	560	39	45	360
28D	315	725	560	639	33	5	70	65m6	105	18	69	440	103	330	740	130	630	50	55	510
31D	355	821	630	684	36	5	70	65m6	105	18	69	500	104	360	850	160	710	50	55	628
35D	400	911	710	744	41	5	70	75m6	105	20	79.5	550	112	410	940	160	800	55	65	1015
40D	450	1028	800	862	22	10	85	85m6	130	22	90	630	122	480	1050	175	900	65	75	1500
45D	500	1100	900	1028	26	10	100	120m6	165	32	127	730	134	530	1200	225	1000	80	100	2313
50D	560	1245	1000	1125	30	10	110	130m6	200	32	137	830	138	630	1320	230	1120	80	100	3112
56D	630	1410	1120	1236	34	10	110	140m6	200	36	148	960	142	710	1500	270	1260	80	100	4438
63D	710	1560	1260	1361	38	10	130	160m6	240	40	169	1020	150	770	1670	285	1420	101	120	6213
71D	800	1770	1420	1464	40	10	140	180m6	240	45	190	1150	155	860	1860	300	1600	101	120	8845
80D	900	1960	1600	1517	46	10	140	200m6	280	45	210	1150	155	860	2090	335	1800	110	140	11210
19D	215	485	380	467	36	3	50	40k6	82	12	43	350	62	250	530	110	430	33	40	174
21D	236	536	430	497	38	3	50	45k6	82	14	48.5	370	68	265	580	115	475	33	40	226
23D	265	609	475	516	25	5	60	48k6	82	14	51.5	390	71	280	640	120	530	50	45	306
26D	300	665	530	569	28	5	65	50k6	82	14	53.5	410	91	300	710	130	600	50	55	417
30D	335	740	600	636	34	5	70	55k6	82	16	59	460	99	350	780	145	670	50	55	627
33D	375	850	670	694	36	5	70	65m6	105	18	69	520	103	370	900	165	750	55	65	802
37D	425	940	750	783	43	5	85	75m6	105	20	79.5	600	110	450	1000	170	850	55	75	1060
42D	475	1065	850	876	22	10	90	85m6	130	22	90	650	118	500	1150	175	950	80	100	1720
47D	530	1155	950	1028	28	10	100	120m6	165	32	127	730	134	530	1260	225	1060	80	100	2394
53D	600	1315	1060	1125	32	10	110	130m6	200	32	137	830	138	630	1400	240	1200	80	100	3526
60D	675	1460	1200	1310	34	10	130	140m6	200	36	148	1000	155	750	1590	280	1350	101	120	5707
67D	750	1685	1350	1432	40	10	140	160m6	240	40	169	1150	155	860	1790	290	1500	101	120	7834
75D	850	1860	1500	1517	46	10	140	200m6	280	45	210	1150	155	860	1990	315	1700	110	140	9890
