MB-Y-SF型變減速機的外形及主要尺寸 |
 |
| |
詳細介紹： |
發布時間：2006/4/22 16:41:25 |
|
| |

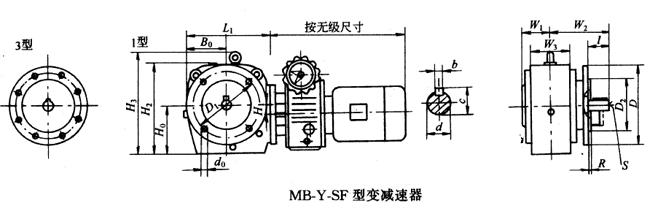

MB-Y-SF型變減速器的外型及主要尺寸
|
型 號 |
安 裝 尺 寸 |
軸 伸 尺 寸 |
外 形 尺 寸 |
備注 |
|
H0 |
D1 |
d0 |
D2
（h7） |
R |
d |
ι |
b |
c |
S |
L1 |
D |
B0 |
W1 |
W2 |
W3 |
H1 |
H2 |
H3 |
|
SF32 |
80 |
100 |
7 |
80 |
3.5 |
20k6 |
40 |
6 |
22.5 |
M8 |
150 |
120 |
63 |
59 |
115 |
103 |
3 |
143 |
— |
1型 |
|
SF42 |
100 |
130 |
9 |
110 |
3.5 |
25k6 |
50 |
8 |
28 |
M8 |
197 |
160 |
83 |
64 |
136 |
103 |
7 |
179 |
— |
1型 |
|
SF52 |
112 |
165 |
11 |
130 |
3.5 |
30k6 |
60 |
8 |
33 |
M8 |
208 |
200 |
91 |
64 |
157 |
103 |
12 |
204 |
— |
1型 |
|
SF62 |
145 |
165 |
11 |
130 |
3.5 |
35k6 |
70 |
10 |
38 |
M10 |
253 |
200 |
108 |
82 |
190 |
135 |
18 |
257 |
295 |
1型 |
|
SF72 |
180 |
215 |
14 |
180 |
4 |
45k6 |
90 |
14 |
48.5 |
M10 |
305 |
250 |
132 |
96 |
228 |
161 |
29 |
321 |
358 |
1型 |
|
SF82 |
232 |
300 |
18 |
250 |
5 |
60m6 |
120 |
18 |
64 |
M12 |
365 |
350 |
156 |
105 |
280 |
171 |
30 |
385 |
444 |
3型 |
|
SF92 |
285 |
400 |
18 |
350 |
5 |
70m6 |
140 |
20 |
74.5 |
M12 |
458 |
450 |
202 |
124 |
329 |
207 |
55 |
490 |
554 |
3型 | |
|
|
