MB-Y-SAF型變減速機的外形及主要尺寸 |
 |
| |
詳細介紹： |
發布時間：2006/4/22 16:49:19 |
|
| |

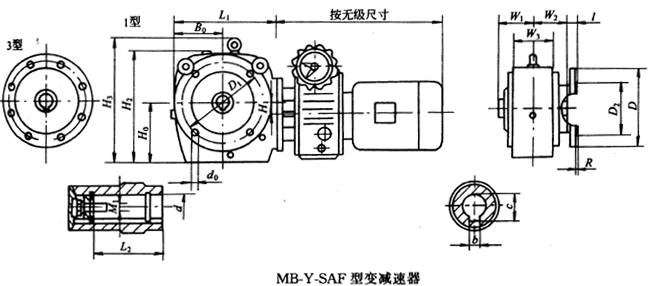

MB-Y-SAF型變減速器的外形及主要尺寸
|
型號 |
安 裝 尺 寸 |
軸 伸 尺 寸 |
外 形 尺 寸 |
備注 |
|
H0 |
D1 |
d0 |
D2
（h7） |
R |
d
（h7） |
b |
c |
L2 |
M1 |
ι |
L1 |
D |
B0 |
W1 |
W2 |
W3 |
H1 |
H2 |
H3 |
|
SAF32 |
80 |
100 |
7 |
80 |
3.5 |
20 |
6 |
22.8 |
104 |
M6 |
26 |
150 |
120 |
63 |
63 |
60 |
103 |
3 |
143 |
— |
1型 |
|
SAF42 |
100 |
130 |
9 |
110 |
3.5 |
25 |
8 |
28.3 |
122 |
M10 |
26.5 |
197 |
160 |
83 |
72 |
70 |
103 |
7 |
179 |
— |
1型 |
|
30 |
8 |
33.3 |
|
SAF52 |
112 |
165 |
11 |
130 |
3.5 |
30 |
8 |
33.3 |
127 |
M12 |
35 |
208 |
200 |
91 |
75 |
73 |
103 |
12 |
204 |
— |
1型 |
|
35 |
10 |
38.3 |
|
SAF62 |
145 |
165 |
11 |
130 |
3.5 |
40 |
12 |
43.3 |
156 |
M16 |
42.5 |
253 |
200 |
108 |
93 |
90 |
135 |
18 |
257 |
295 |
1型 |
|
45 |
14 |
48.8 |
|
SAF72 |
180 |
215 |
14 |
180 |
4 |
50 |
14 |
53.8 |
188 |
M20 |
45.5 |
305 |
250 |
132 |
112 |
109 |
161 |
29 |
321 |
358 |
1型 |
|
60 |
18 |
64.4 |
|
SAF82 |
232 |
300 |
18 |
250 |
5 |
60 |
18 |
64.4 |
220 |
M20 |
52.5 |
365 |
350 |
156 |
129 |
125 |
171 |
30 |
385 |
444 |
3型 |
|
70 |
20 |
74.9 |
|
SAF92 |
285 |
400 |
18 |
350 |
5 |
70 |
20 |
74.9 |
265 |
M24 |
60 |
458 |
450 |
202 |
154 |
150 |
207 |
55 |
490 |
554 |
3型 |
|
90 |
25 |
95.4 | |
| |
|
|
