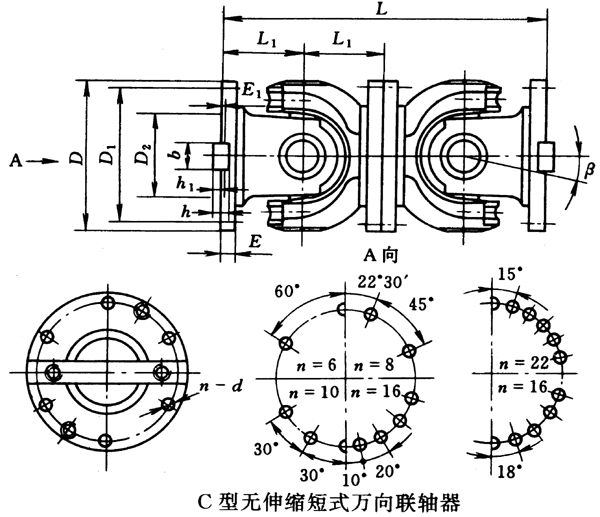

C型無伸縮短式萬向聯(lián)軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號 回轉 直徑D 公稱轉矩 Tn/kN·m 疲勞轉矩 Tf/kN·m 軸線折角 β/(°)≤ L D­1 (js11) D2 (H7) E E­1 b×h h1 L1 n-d 轉動慣量 I/kg·m2 質量 m/kg SWP160C 160 16 8 10 340 140 95 15 4 20×12 6 85 6-13 0.11 31 SWP180 C 180 20 10 380 155 105 15 4 24×14 7 95 6-15 0.17 42 SWP200 C 200 31.5 16 440 175 125 17 5 28×16 8 110 8-15 0.29 59 SWP225 C 225 40 20 520 196 135 20 5 32×18 9 130 8-17 0.51 80 SWP250 C 250 63 31.5 540 218 150 25 5 40×25 12.5 135 8-19 0.93 119 SWP285 C 285 90 45 600 245 170 27 7 40×30 15 150 8-21 1.88 179 SWP315 C 315 140 63 680 280 185 32 7 40×30 15 170 10-23 2.88 232 SWP350 C 350 180 90 740 310 210 35 8 50×32 16 185 10-23 4.59 300 SWP390 C 390 250 112 820 345 235 40 8 70×36 18 205 10-25 8.64 432 SWP430 C 435 355 160 940 385 255 42 10 80×40 20 235 16-28 17.41 688 SWP480 C 480 450 224 1060 425 275 47 12 90×45 22.5 265 16-31 28.25 904 SWP550 C 550 710 315 1160 492 320 50 12 100×45 22.5 290 16-31 49.49 1309 SWP600 C 600 1000 500 1440 544 380 55 15 90×55 27.5 360 22-34 87.17 1377 SWP640 C 640 1250 630 1540 575 385 60 15 100×60 30 385 18-38 152.76 2635
