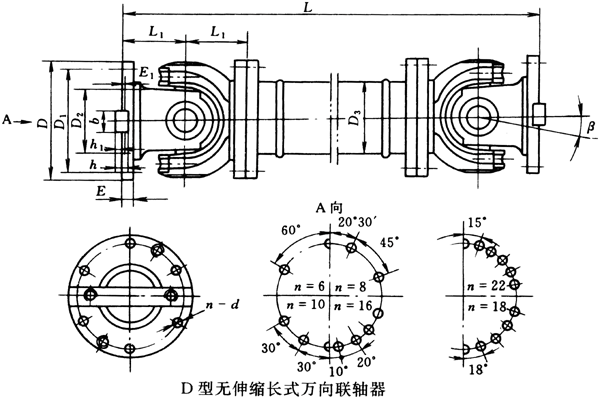

D型無伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號 回轉 直徑 D 公稱轉 矩Tn/ kN·m 疲勞轉 矩Tf/ kN·m 軸線折 角β/ (°)≤ Lmin D­1 (js11) D2 (H7) D3 E E­1 b×h h1 L1 n-d 轉動慣量 I/kg·m2 質量m/kg Lmin 增長100 Lmin 增長100 SWP160D 160 16 8 10 430 140 95 114 15 4 20×12 6 85 6-13 0.09 0.0059 35 2.1 SWP180D 180 20 10 474 155 105 121 15 4 24×14 7 95 6-15 0.16 0.0072 47 2.3 SWP200D 200 31.5 16 544 175 125 127 17 5 28×16 8 110 8-15 0.28 0.00114 67 3.4 SWP225D 225 40 20 636 196 135 152 20 5 32×18 9 130 8-17 0.53 0.029 94 6.6 SWP250D 250 63 31.5 690 218 150 168 25 5 40×25 12.5 135 8-19 0.91 0.0407 140 7.3 SWP285D 285 90 45 760 245 170 194 27 7 40×30 15 150 8-21 1.91 0.0702 206 9.4 SWP315D 315 140 63 860 280 185 219 32 7 40×30 15 170 10-23 3.39 0.1144 271 12 SWP350D 350 180 90 940 310 210 245 35 8 50×32 16 185 10-23 5.35 0.1663 355 13.6 SWP390D 390 250 112 1060 345 235 273 40 8 70×36 18 205 10-25 10.54 0.2695 501 18 SWP435D 435 355 160 1180 385 255 299 42 10 80×40 20 235 16-28 18.56 0.3645 825 20 SWP480D 480 450 224 1360 425 275 351 47 12 90×45 22.5 265 16-31 31.69 0.7028 1144 28 SWP550D 550 710 315 1460 492 320 402 50 12 100×45 22.5 290 16-31 51.45 1.1842 1589 35.7 SWP600D 600 1000 500 1840 544 380 450 55 15 90×55 27.5 360 22-34 83.53 1.7159 2243 40.5 SWP640D 640 1250 630 1980 575 385 480 60 15 100×60 30 385 18-38 135.6 2.308 3140 48.3
