一、概述

NEMA標準電動機為全封閉自扇冷式電機，該電動機按照美要NEMA標準設計與制造，其功率等級、安裝尺寸及電氣、機械性能均符合NEMA標準要求，款式新穎、制作精良、安全可靠，并具有溫升低、噪聲和振動小、起動轉矩大等特點。

該電動機采用B設計，F級絕緣，使用系數為1.15，額定電壓為208～230/460V，額定頻率為60Hz，適用于無特殊要求的場合，最高環境溫度不超過40℃，海拔不超過1000m，可作為各種機械設備的動力配套。

型號含義

二、結構簡介

NEMA標準電動機機座和端蓋采用高強度鑄鐵制成，耐腐蝕、壽命長，機座外表面有散熱片，易于散熱。

電動機的外風扇：機座號143T～286T用塑料風扇，324T以上機座用塑料或鋁風扇。

機座號143T～215T采用全封閉軸承，254T～449采用開啟式軸承，備有加油孔，加入3號鋰基脂。

接線盒位于機座中央，從軸伸端視之，在電動機的左側，接線盒由鑄鐵制成，出線孔為英制螺紋，接線盒內備有接地螺釘及接線圖。

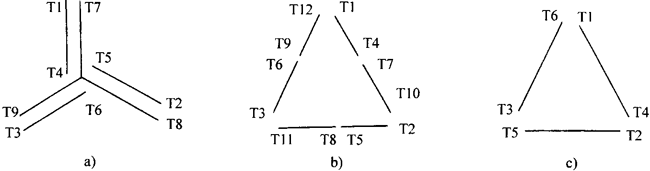

接線方式：7.5hp以下（不包括7.5hp）出線為9根，7.5～200hp出線為12根，150hp以上的2極電動機出線為6根，出線端標志見圖1。
