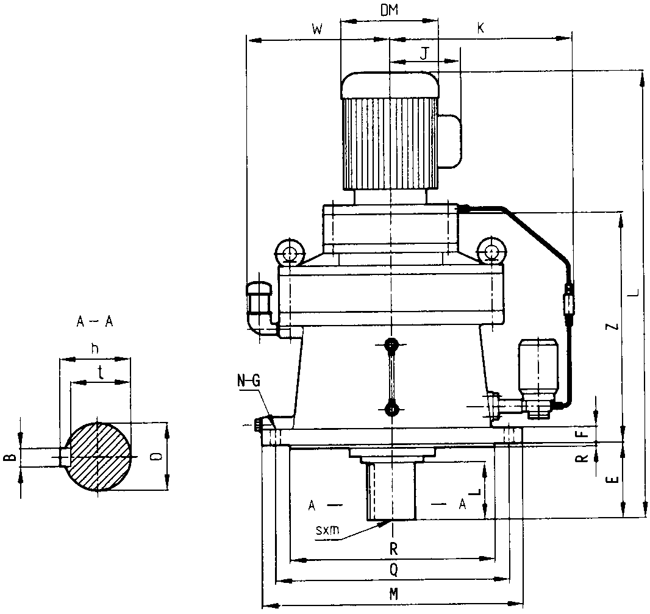

二級立式直聯型外形安裝尺寸圖表

      FLED型8165/09～8255/19

機型號	尺寸
	Z	E	F	R	M	Q	P	N-G	K	W	輸出端
											D	L	B	t	h	s×m
8165/09	285	89	20	4	340	310	270	6-φ	217	200	60	80	18	53	64	M10×29
8165/10	299
8165/11	300
8175/09	324	94	22	5	400	360	316	8-φ14	222	225	70	84	20	62．5	74．5	M12×24
8175/10	338
8175/11	342
8185/10	364	110	22	5	430	390	345	8-φ18	237	240	80	100	22	71	85	M12×24
8185/13	386
8195/11	411	145	30	6	490	450	400	12-φ18	360	200	95	125	25	86	100	M20×34
8195/13	427
8205/11	398	204	30	5	455	405	355	8-φ22	376	287	100	165	28	100	106	M20×34
8205/13	424
8215/13	447	203	35	7	490	440	390	8-φ24	400	290	110	165	28	106	116	M20×34
8215/16	472
8225/13	482	210	35	10	535	475	415	8-φ27	400	326	120	165	32	116	127	M20×34
8225/17	526
8235/16	529	250	40	10	570	510	450	8-φ27	413	344	130	200	32	127	137	M24×41
8235/18	551
8245/16	566	250	40	10	635	560	485	8-φ33	420	365	140	200	36	137	148	M24×41
8245/18	587
8255/17	661	295	45	10	685	610	535	8-φ33	432	425	160	240	40	148	169	M30×49
8255/19	684

注：“K”尺寸是減速機中心線到示油器的距離，該尺寸為油泵強制潤滑時尺寸，其它潤滑方式無“K”尺寸。

二級立式直聯型外形安裝尺寸圖表

功率	尺寸	型號
		8165/09	8165/10	8165/11	8175/09	8175/10	8175/11	8185/10	8185/13
0.18	DM	130			130
	J	100			100
	L	624			670
	重量
0.25	DM	140			140
	J	125			125
	L	624			624
	重量
0.37	DM	140			140			140
	J	125			125			125
	L	624			670			707
	重量
0.55	DM	175	175		175			175
	J	160	160		160			160
	L	655	655		701			756
	重量
0.75	DM	175	175		175			175
	J	160	160		160			160
	L	655	655		701			756
	重量
1.1	DM		195	195		195		195
	J		170	170		170		170
	L		681	681		726		768
	重量
1.5	DM		195			195		195
	J		170			170		170
	L		705			750		792
	重量
2.2	DM		215	215		215	215	215
	J		185	185		185	185	185
	L		745	747		790	794	823
	重量
3.0	DM			215			215		215
	J			185			185		185
	L			747			794		854
	重量
4	DM			230			230		230
	J			190			190		190
	L			764			811		882
	重量
5.5	DM						270		270
	J						210		210
	L						874		934
	重量
7.5	DM								270
	J								210
	L								972
	重量

二級立式直聯型外形安裝尺寸圖表

注：所用電動機為Y系列尺寸（4極電機）
