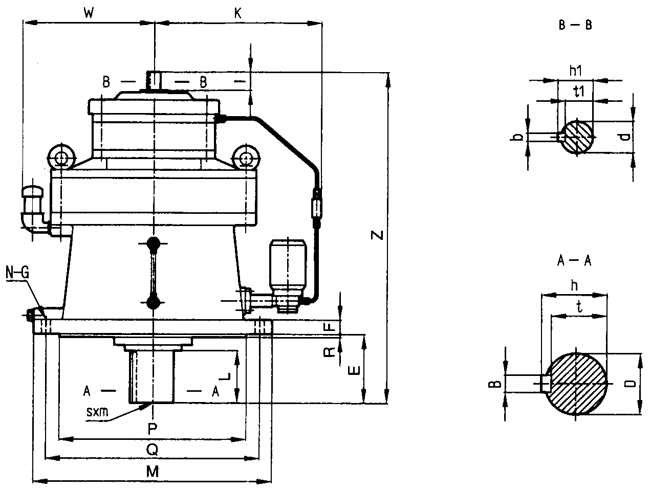

二級立式雙軸型外形安裝尺寸圖表

FLE型8165/09～8255/19

機型號	尺寸
	Z	R	F	E	N-G	M	Q	P	K	W	輸入端					輸出端						重量
											d	l	b	t1	h1	D	L	B	h	t	s×m
8165/09	433	4	20	89	6-φ11	340	310	270	217	200	15	25	5	12	17	60	80	18	64	53	M10×18	86
8165/10	439	4	20	89	6-φ11	340	310	270	217	200	15	25	5	12	17	60	80	18	64	53	M10×18	88
8165/11	462	4	20	89	6-φ11	340	310	270	217	200	18	35	6	14.5	20.5	60	80	18	64	53	M10×18	94
8175/09	478	5	22	94	8-φ14	400	360	316	222	225	15	25	5	12	17	70	84	20	74.5	62.5	M12×24	120
8175/10	484	5	22	94	8-φ14	400	360	316	222	225	15	25	5	12	17	70	84	20	74.5	62.5	M12×24	125
8175/11	509	5	22	94	8-φ14	400	360	316	222	225	18	35	6	14.5	20.5	70	84	20	74.5	62.5	M12×24	130
8185/10	526	5	22	110	8-φ18	430	390	345	237	240	15	25	5	12	17	80	100	22	85	71	M12×24	166
8185/13	577	5	22	110	8-φ18	430	390	345	237	240	22	40	6	18.5	24.5	80	100	22	85	71	M12×24	185
8198/11	629	6	30	145	12-φ18	490	450	400	360	200	18	35	6	14.5	20.5	95	125	25	100	86	M20×34	240
8195/13	653	6	30	145	12-φ18	490	450	400	36	200	22	40	6	18.5	24.5	95	125	25	100	86	M20×34	250
8205/11	670	5	30	204	8-φ22	455	405	355	376	287	18	35	6	14.5	20.5	100	165	28	106	90	M20×34	261
8205/13	705										22	40	6	18.5	24.5							275
8215/13	731	7	35	203	8-φ24	490	440	390	400	290	22	40	6	18.5	24.5	110	165	28	116	100	M20×34	355
8215/16	780										30	45	8	26	33							375
8225/13	773	10	35	210	8-φ27	535	475	415	400	326	22	40	6	18.5	24.5	120	165	32	127	109	M20×34	430
8225/17	860										35	55	10	30	38							475
8235/16	883	10	40	250	8-φ27	570	510	450	413	344	30	45	8	26	33	130	200	32	137	119	M24×41	550
8235/18	938										40	65	12	35	43							583
8245/16	921	10	40	250	8-φ33	635	560	485	420	365	30	45	8	26	33	140	200	36	148	128	M24×41	655
8245/18	975										40	65	12	35	43							688
8255/17	1081	10	40	295	8-φ33	685	610	535	432	435	35	55	10	30	38	160	240	40	169	147	M30×49	1012
8255/19	1133										45	70	14	39.5	48.5							1087

   注：“K”尺寸是減速機中心線到示油器的距離，該尺寸為油泵強制潤滑時尺寸，其它潤滑方式無“K”尺寸。
