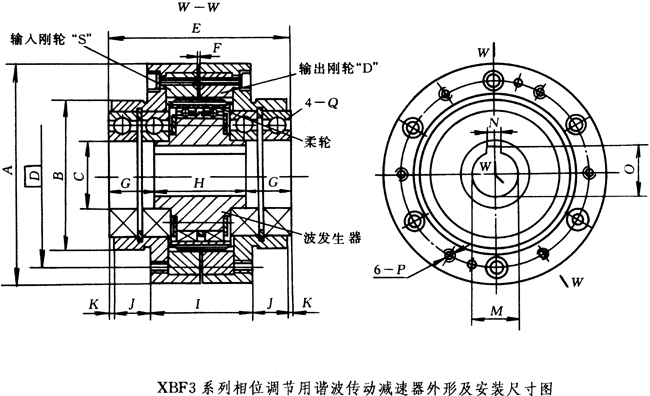

XBF3系列相位調節(jié)用諧波傳動減速器外形及安裝尺寸見圖9。

圖9

表9  XBF2相位調節(jié)器用諧波傳動減速器外形及安裝尺寸       (mm)

機型	速比	A	B (h7)	C	D	E	F	G	H	I	J	K	M (h7)	N (js9)	O	P	Q
50	80 120 84 100 126	φ85	φ52	20	φ70	73	1	17.5	38	44	12.5	2	φ12	4	13.8	M4	軸承104 BB104	20×42×12
60	100 120 150 80 60	φ95	φ65	30	φ80	81	1	20.5	40	45	16	2	φ20	6	22.8	M5	軸承106 BB106	30×55×13
80	80 100 135 160 200	φ125	φ85	40	φ105	95	1	22.5	50	55	18	2	φ30	8	33.3	M6	軸承108 BB108	40×68×15
100	84 100 125 168 80 160 200	φ145	φ100	50	φ125	113	1	22.5	68	65	20	4	φ35	10	38.3	M8	軸承110 BB110	50×80×16
120	80 160 100 120 150 200	φ185	φ125	60	φ155	132	1	27	78	80	22	4	φ40	12	43.3	M10	軸承112 BB112	60×95×18
160	80 135 200 100 160	φ235	φ140	70	φ195	147	1	30	87	117	12	3	φ50	14	53.8	M12	軸承114 BB114	70×110×20
200	100 120 160 200 250 315	φ290	φ180	90	φ240	178	1	36	106	129	21.5	3	φ65	18	69.4	M12	軸承118 BB118	90×140×24
250	100 120 150 160 200 250 315	φ360	φ210	110	φ290	212	1	41	130	155	25.5	3	φ80	22	85.4	M14	軸承122 BB122	110×170×28
