一、概述

YL系列單相雙值電容異步電動機是Y系列電動機的派生產品。YL系列電動機適用于無三相電源的場合，用于驅動各種設備、如刀削機床、泵及運輸機械、農業機械、食品機械以及家用電器等方面。

該電動機效率高、節能、起動轉矩高、過載能力強、噪聲低、振動小、可靠性高等特點。

電動機安裝尺寸和功率等級完全符合IEC標準，并實現了同一機座號單、三相異步電動機容量等級相同，提高了單、三相電動機的互換性和通用性。

電動機的絕緣等級為B級，外殼防護等級為IP44，冷卻方式為IC0141。

使用條件海拔不超過1000m；最高環境溫度不大于40℃；額定電壓為220V；額定頻率為50H_Z;工作方式為連續S1運行。

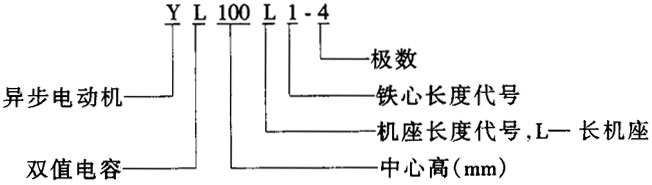

型號含義



     二、結構簡介

YL系列電動機采用全封閉結構， 防護等級為IP44。電動機帶電容器，接線盒裝在頂部，便于從四個方向接電源線。電動機設置離心式起動開關，設置的位置有兩種：一種設置在后端蓋的內部，一種設置在后端蓋的外部。

電動機的安裝方式有三種基本型式：

B3：機座帶底腳，端蓋上無凸緣；

B35：機座帶底腳，端蓋上有凸緣；

B5：機座無底，端蓋上有凸緣。
