YL系列單相雙值電容異步電動機外形安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2007/8/16 10:38:24 |
|
| |
YL系列單相雙值電容異步電動機外形安裝尺寸

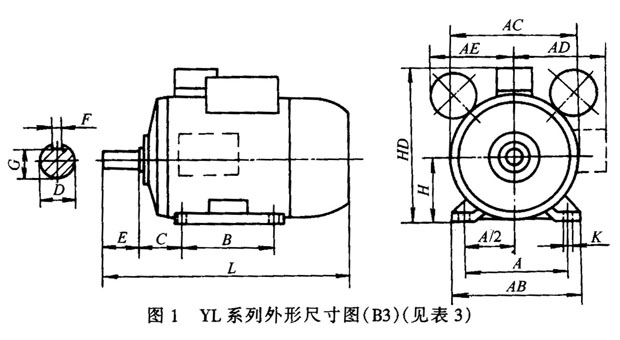

表3 （單位：mm）
|
中心高H |
A |
B |
C |
D |
E |
F |
G |
K |
AB |
AC |
AD |
AE |
HD |
L |
|
71 |
112 |
90 |
45 |
14 |
30 |
5 |
11 |
φ7 |
145 |
145 |
140 |
105 |
180 |
255 |
|
80 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
φ10 |
160 |
165 |
150 |
120 |
200 |
295 |
|
90S |
140 |
100 |
56 |
24 |
50 |
8 |
20 |
φ10 |
180 |
185 |
160 |
130 |
240 |
355（3700 |
|
90L |
140 |
125 |
56 |
24 |
50 |
8 |
20 |
φ10 |
180 |
185 |
160 |
130 |
240 |
385（400） |
|
100L |
160 |
140 |
63 |
28 |
60 |
9 |
24 |
φ12 |
205 |
220 |
180 |
140 |
260 |
415（430） |

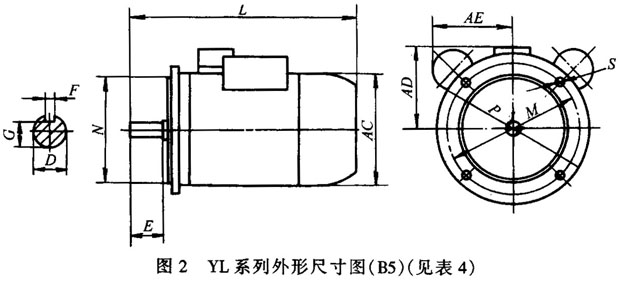

表4 （單位：mm）
|
中心高 H |
凸緣號 |
D |
E |
F |
G |
M |
N |
P |
S |
AC |
AD |
AE |
L |
|
71 |
FF130 |
14 |
30 |
5 |
11 |
130 |
110 |
160 |
10 |
145 |
140 |
105 |
275 |
|
80 |
FF165 |
19 |
40 |
6 |
15.5 |
165 |
130 |
200 |
12 |
165 |
150 |
120 |
300 |
|
90S |
FF165 |
24 |
50 |
8 |
20 |
165 |
130 |
200 |
12 |
185 |
160 |
130 |
355 |
|
90L |
FF165 |
24 |
50 |
8 |
20 |
165 |
130 |
200 |
12 |
185 |
160 |
130 |
385 |
|
100L |
FF215 |
28 |
60 |
8 |
24 |
215 |
180 |
250 |
15 |
220 |
180 |
140 |
415 |

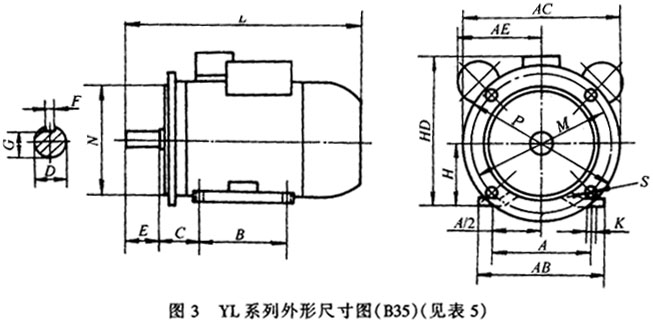

表5 （單位：mm）
|
中心高H |
A |
B |
C |
D |
E |
F |
G |
K |
M |
N |
P |
S |
AB |
AC |
AE |
HD |
L |
|
71 |
112 |
90 |
45 |
14 |
30 |
5 |
11 |
φ7 |
|
85 |
70 |
6 |
105 |
145 |
140 |
105 |
180 |
|
80 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
φ10 |
100 |
80 |
120 |
8 |
160 |
165 |
120 |
200 |
295 |
|
90S |
140 |
100 |
56 |
24 |
50 |
8 |
20 |
φ10 |
165 |
130 |
200 |
12 |
180 |
185 |
130 |
240 |
355 |
|
90L |
125 |
385 |
|
100L |
160 |
140 |
63 |
28 |
60 |
8 |
24 |
φ12 |
215 |
180 |
250 |
15 |
205 |
220 |
140 |
260 |
415 |
|
|
|
