直角輸出螺旋傘齒輪系列 (RHB)

      DODGE QUANTIS系列的模塊化齒輪傳動設備的產品線十分完整，具有非常強的靈活性、外殼配置更緊湊、力矩密度更大，馬力更強勁，從1/4~75馬力不等。

        QUANTIS家族產品為客戶提供了三種類型的齒輪減速機：同軸斜齒輪（ILH）、直交軸螺旋齒輪（RHB）以及平行軸斜齒輪（MSM）。

        所有三種類型的減速機在尺寸上都可以與全球主要品牌的產品互換。

Dodge Quantis 直角輸出螺旋傘齒輪系列 (RHB)：

        QUANTIS RHB產品線的特點是直角輸出螺旋傘齒輪系列，可提供額定傳動效率高達94%的低成本高效益的解決方案。

        ▲ 八種機殼尺寸：38、48、68、88、108、128、148 和168；
        ▲ 額定扭矩高達13,500 Nm(120,000 in-lbs) ；
        ▲ 速比：4:1至307:1 ；
        ▲ 輸入功率：1/4-75馬力(0.18至55千瓦) ；
        ▲ 兩種輸入法蘭型號：B5和B14；
        ▲ 扭力臂組件；
        ▲ 可選用于潮濕和磨損環境的可選XT惡劣工狀輸出密封；
        ▲ CEMA螺旋式傳輸機驅動選項；
        ▲ 雙錐形襯套(標準軸和短軸)；
        ▲ 聯軸器安裝電機/減速機選項；

新型RHB易選零件號快速的交貨能力：

      ▲ RHB機殼尺寸：38-168；
       ▲ 可選擇速比；
       ▲ 底腳和法蘭安裝殼體；
       ▲ 夾緊套輸入：機座80 -180 （56C-280TC）
       ▲ 見2009 Quantis工程樣本第RHB-50至 RHB-62頁可查到現有零件號。
       ▲ 齒輪材料為合金鋼；
       ▲ 所有的齒輪均為表面淬火并磨削滿足AGMA 11級，以確保提供高表面耐久性和彈性齒芯，以及較高的耐沖擊性和較長的使用壽命；
       ▲ 20度壓力角，可將噪音降低到最小值。

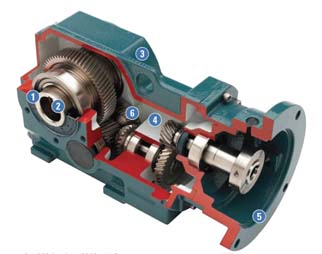

省時的拆除和替換設計：

1) 采用彈簧荷載雙唇丁腈橡膠材料(NBR)的密封。所有的密封均有橡膠層，以降低密封與孔間的連接泄漏；
2) 輸出端可選項：實心軸、雙軸、空心軸、法蘭和錐型空心軸，提供英制和公制兩種尺寸；
3) 減速機殼體由30號灰口鑄鐵制造，內部帶有鑄肋，可提高強度；
4) 所有的齒輪箱在運輸前均注有Mobil齒輪600XP 220礦物油，以確保正確的油號和注油位；
5) 輸入端可選項：整體式電機、獨立輸入軸和兩種C法蘭選項（夾緊套和3件套聯接）；
6) 齒輪采用單斜齒輪設計，并磨削成一個橢圓齒形，以降低齒磨損并確保在最堅固的齒區進行嚙合。RHB裝置也采用螺旋傘齒輪；
