Quantis 同軸斜齒輪系列 (ILH)

     DODGE QUANTIS系列的模塊化齒輪傳動設備的產品線十分完整，具有非常強的靈活性、外殼配置更緊湊、力矩密度更大，馬力更強勁，從1/4~75馬力不等。

        QUANTIS家族產品為客戶提供了三種類型的齒輪減速機：同軸斜齒輪（ILH）、直交軸螺旋齒輪（RHB）以及平行軸斜齒輪（MSM）。

        所有三種類型的減速機在尺寸上都可以與全球主要品牌的產品互換。

Dodge Quantis 同軸斜齒輪系列 (ILH)：

        設計旨在提供更大的輸出扭矩值、提高的額定功率和擴大的速比范圍。QUANTIS ILH系列產品線會幫助顧客減小當前裝置的尺寸，因此會降低產品成本。

      ▲ 八種機殼尺寸：38、48、68、88、108、128、148 和168；
      ▲ 額定扭矩高達14,000 Nm(124,000 in-lbs) ；
      ▲ 速比：1.4到360:1；
      ▲ 單級、二級與三級減速；
      ▲ 輸入功率：1/4-75馬力(0.18至55千瓦)；
      ▲ 機殼尺寸(38-128)；
      ▲ 兩種輸出法蘭型號：B5 和 B14；
      ▲ 可調式滑動底座；
      ▲ 用于潮濕和磨損環境的可選XT惡劣工狀輸出軸密封。該密封的特點是具有勒腳唇設計、橡膠層的內外部密封以及一個受保護的密封運行表面；
      ▲ 聯軸器安裝電機 / 減速機選項；
      ▲ 頂部電機安裝選項。

新型 ILH  易選零件號快速的交貨能力：

      ▲ ILH機殼尺寸：38 -168；
      ▲ 可選擇速比；
      ▲ 夾緊套輸入：機座80 -180（56C-280TC）
      ▲ 底腳安裝殼體；
      ▲ 見2009 Quantis工程樣本第ILH-67至ILH-77頁可查到現有零件號。
      ▲ 齒輪材料為合金鋼；
      ▲ 所有的齒輪均為表面淬火并磨削成AGMA 11級，以確保提供高表面耐久性和彈性齒芯，以及較高的耐沖擊性和較長的使用壽命；
      ▲ 20度壓力角，可將噪音降低到最小值；
      ▲ 每一級的傳動效率高達98%。

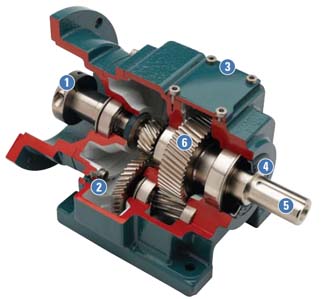

省時的拆除和替換設計

      1) 多輸入選項-整體式電機、獨立輸入軸和兩種C法蘭選項 - 夾緊套和3件套聯接；
      2) 所有的齒輪箱在運輸前均注有Mo b i l 齒輪600XP220礦物油，以確保正確的油號和注油位；
      3) 減速機殼體由30號灰口鑄鐵制造，帶有內部鑄肋，可提高強度；
      4) 采用彈簧荷載雙唇丁腈橡膠材料(NBR)的密封。所有的密封均有橡膠層，以降低密封與孔間的連接泄漏；
      5) 輸出軸具有英制和公制兩種尺寸；
      6) 齒輪采用單斜齒輪設計，并磨削成一個橢圓齒形，以降低齒磨損并確保在最堅固的齒區進行嚙合；
