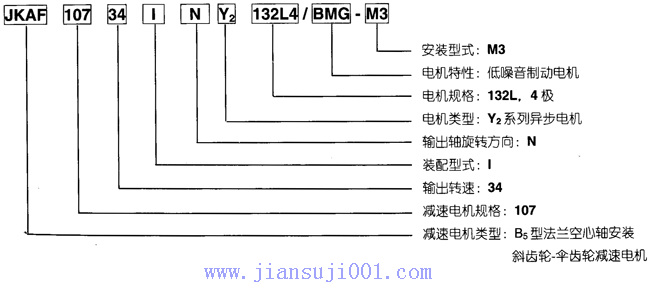

JK系列減速電機概述及標記示例

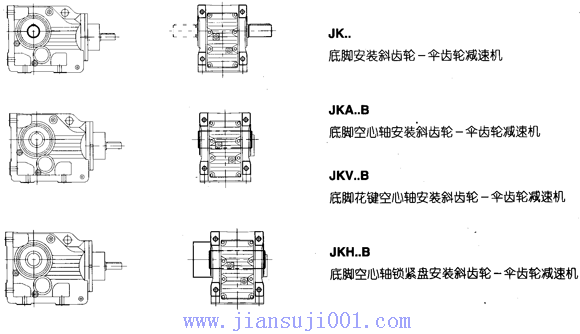

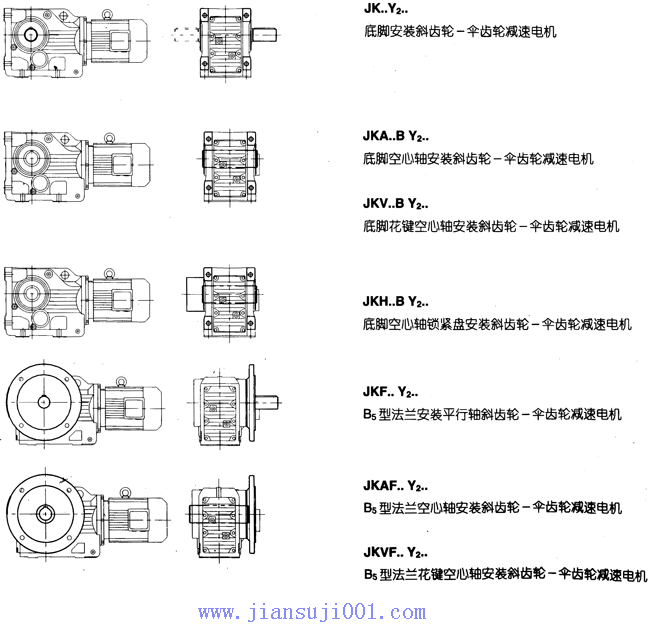

JK系列減速電機基本類型

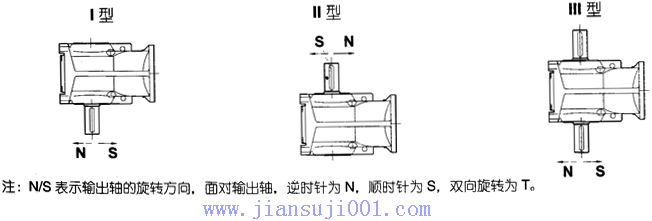

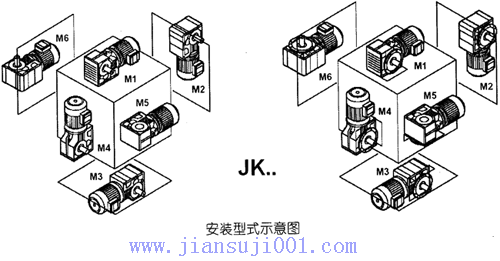

JK系列減速電機規格及安裝型式與裝配型式

JK系列減速電機軸承潤滑及潤滑品牌對照

JK系列減速電機選型表-按功率選擇（0.12kW、0.18kW）

頁次：1/4 每頁10條共35條信息分頁：[1][2][3][4]

序號	1	2	3	4	5	6	7	8	9	10	11	12
型號	37..	47..	57..	67..	77..	87..	97..	107..	127..	157..	167..	187..

	環境溫度	制造商	脂型號
減速機	-30℃～+60℃	Mobil	Mobilux EP2
減速機	-40℃～+80℃	Mobil	Mobiltemp SHC 100
減速電機	-25℃～+80℃	Esso	Unirex N3
	-25℃～+60℃	Shell	Alvanis R3
	-45℃～+25℃	Shell	Aero Shell Grease 16

環境溫度		ISO,NLGI	Mobil			昆侖	長城	統一
-10	+40	VG220	Mobilgear 630	Shell Omala	Aral Degol BG 220	VG220	VG220	VG220
-25	+80	VG220	Mobil Glyoglyle630	Shell Tivela WB	Aral Degol BS 220	VG220	VG220	VG220
-40	+80	VG220	Mobil SHC630	Shell Omala	Aral Degol PAS 220	VG220	VG220	VG220
-40	+40	VG150	Mobil SHC629			VG150	VG150	VG150
-20	+25	VG150 VG100	Mobilgear 627	Shell Omala	Aral Degol BG 100	VG150 VG100	VG150 VG100	VG150 VG100
-30	+10	VG68～46 VG32	Mobil D.T.E.13M	Shell Tellus T 32	Aral Degol BG 46	VG68～46 VG32	VG68～46 VG32	VG68～46 VG32
-40	+10	VG32	Mobil SHC624			VG32	VG32	VG32
-40	-20	VG22 VG15	Mobil D.T.E.11M	Shell Tellus T 15		VG22 VG15	VG22 VG15	VG22 VG15

減速機規格	油量（升）
減速機規格	M1	M2	M3	M4	M5	M6
JK..37	0.50	1.00	1.00	1.25	0.95	0.95
JK..47	0.80	1.30	1.50	2.00	1.60	1.60
JK..57	1.20	2.30	2.50	2.80	2.60	2.40
JK..67	1.10	2.40	2.60	3.45	2.60	2.60
JK..77	2.20	4.10	4.40	5.8	4.20	4.40
JK..87	3.70	8.0	8.7	10.9	8.0	8.0
JK..97	7.0	14.0	15.7	20.0	15.7	15.5
JK..107	10.0	21.0	25.5	33.5	24.0	24.0
JK..127	21.0	41.5	44.0	54.0	40.0	41.0
JK..157	31.0	62.0	65.0	90.0	58.0	62.0
JK..167	33.0	95.0	105.0	123.0	85.0	84.0
JK..187	53.0	152.0	167.0	200	143.0	143.0

減速機規格	油量（升）
減速機規格	M1	M2	M3	M4	M5	M6
JKF37	0.50	1.10	1.10	1.50	1.00	1.00
JKF47	0.80	1.30	1.70	2.20	1.60	1.60
JKF57	1.30	2.30	2.70	3.15	2.90	2.70
JKF67	1.10	2.40	2.80	3.70	2.70	2.70
JKF77	2.10	4.10	4.40	5.9	4.50	4.50
JKF87	3.70	8.2	9.0	11.9	8.4	8.4
JKF97	7.0	14.7	17.3	21.5	15.7	16.5
JKF107	10.0	21.8	25.8	35.1	25.2	25.2
JKF127	21.0	41.5	46.0	55.0	41.0	41.0
JKF157	31.0	66.0	69.0	92.0	62.0	62.0

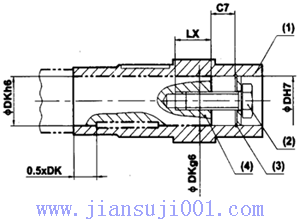

機型	DH7 m)	DK (mm)	LX⁺² (mm)	C7 (mm)	MS (Nm)
JKA..37	30	30	22	16	20
JKA..47	35	35	28	18	20
JKA..57	40	40	36	18	40
JKA..77	50	50	36	18	40
JKA..87	60	60	42	22	80
JKA..97	70	70	42	22	80
JKA..107	90	90	50	26	200
JKA..127	100	100	50	26	200
JKA..157	120	120	50	26	200

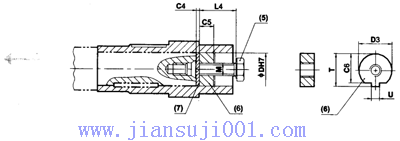

機型	DH7	M	C4	C5	C6	U^-0.5	T^-0.5	D3^-0.5	L₄
JKA..37	30	M10	5	10	25	7.5	33	29.7	35
JKA..47	35	M12	5	12	29	9.5	38	34.7	45
JKA..57/67	40	M16	5	12	34	11.5	41.9	39.7	50
JKA..77	50	M16	5	12	43.5	13.5	53.5	49.7	50
JKA..87	60	M20	5	16	56	17.5	64	59.7	60
JKA..97	70	M20	5	16	65.5	19.5	74.5	69.7	60
JKA..107	90	M24	5	20	80	24.5	95	89.7	70
JKA..127	100	M24	5	20	89	27.5	106	99.7	70
JKA..157	120	M24	5	20	107	31	127	119.7	70

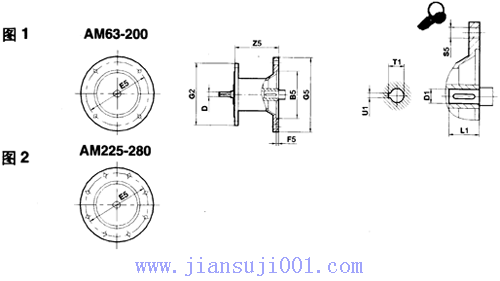

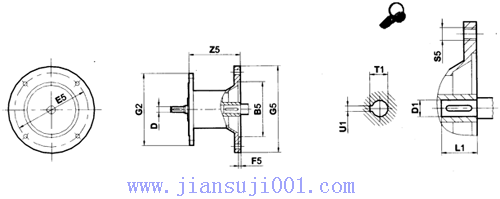

減速機型號	接盤型號	B5	D	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
JK..37	AM63	95	10	115	3.5	120	140	M8	72	11	23	12.8	4
	AM71	110	10	130	3.5	120	160	M8	72	14	30	16.3	5
	AM80	130	12	165	4.5	120	200	M10	106	19	40	21.8	6
	AM90	130	14	165	4.5	120	200	M10	106	24	50	27.3	8
JK..47 JK..57 JK..67	AM63	95	10	115	3.5	160	140	M8	66	11	23	12.8	4
	AM71	110	10	130	3.5	160	160	M8	66	14	30	16.3	5
	AM80	130	12	165	4.5	160	200	M10	99	19	10	21.8	6
	AM90	130	14	165	4.5	160	200	M10	99	24	50	27.3	8
	AM90	180	16	215	5	160	250	M12	134	28	60	31.3	8
	AM112	180	18	215	5	160	250	M12	134	28	60	31.3	8
JK..77	AM63	95	10	115	3.5	200	140	M8	60	11	23	12.8	4
	AM71	110	10	130	3.5	200	160	M8	60	14	30	16.3	5
	AM80	130	12	165	4.5	200	200	M10	92	19	40	21.8	6
	AM90	130	14	165	4.5	200	200	M10	92	24	50	27.3	8
	AM90	180	16	215	5	200	250	M12	126	28	60	31.3	8
	AM112	180	18	215	5	200	250	M12	126	28	60	31.3	8
	AM132S	230	22	265	5	200	300	M12	179	38	80	41.3	10
	AM132M	230	22	265	5	200	300	M12	179	38	80	41.3	10
	AM132L	230	28	265	5	200	300	M12	179	38	80	41.3	10
JK..87	AM80	130	12	165	4.5	250	200	M10	87	19	40	21.8	6
	AM90	130	14	165	4.5	250	200	M10	87	24	50	27.3	8
	AM100	180	16	215	5	250	250	M12	121	28	60	31.3	8
	AM112	180	18	215	5	250	250	M12	121	28	60	31.3	8
	AM132S	230	22	265	5	250	300	M12	174	38	80	41.3	10
	AM132M	230	22	265	5	250	300	M12	174	38	80	41.3	10
	AM132L	230	28	265	5	250	300	M12	174	38	80	41.3	10
	AM160	250	28	300	6	250	350	M16	232	42	110	45.3	12
	AM180	250	32	300	6	250	350	M16	232	48	110	51.8	14

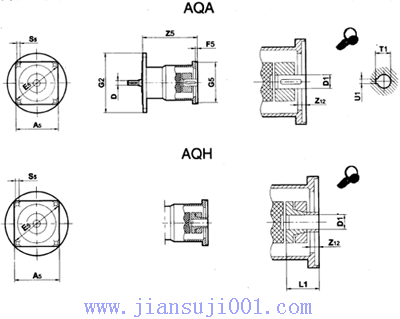

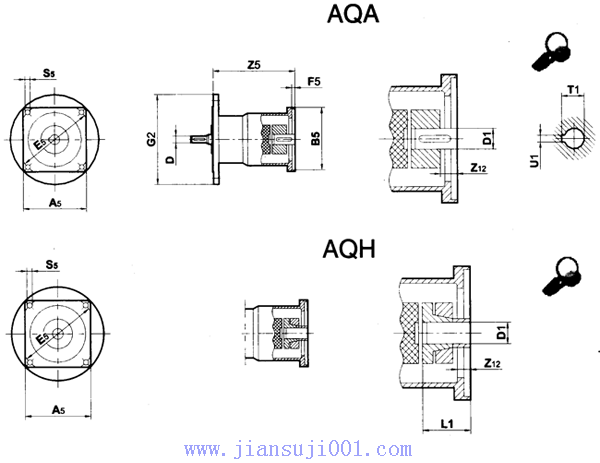

減速機型號	接盤型號	A5	B5	D	E5	F5	G2	S5	Z5	Z₁₂¹⁾	Z₁₂²⁾	D1	L1	T1¹⁾	U1¹⁾
JK..37	AQ..80/1	82	60	10 12	75	3	120	M5	104.5	5.5	5.5	11	23	12.8	4
	AQ..80/2	82	60		75	3	120	M5	104.5	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	120	M6	104.5	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	120	M6	129.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	120	M8	129.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	120	M6	143.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	120	M8	143.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	120	M8	152.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	120	M8	152.5	16	23	19	50	21.8	6
	AQ..115/3	115	110		130	4	120	M8	152.5	21	16	24	23	27.3	8
JK..47 JK..57 JK..67	AQ..80/1	82	60	10 12	75	3	160	M5	98	5.5	5.5	11	30	12.8	4
	AQ..80/2	82	60		75	3	160	M5	98	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	160	M6	98	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	160	M6	122.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	160	M8	122.5	-	-	14	40	16.3	5
	AQ..100/3	100	80		100	4	160	M6	136.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	160	M8	136.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	160	M8	145.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	160	M8	145.5	16	23	19	40	21.8	8
	AQ..115/3	115	110		130	4	160	M8	145.5	21	16	24	50	27.3	8
	AQ..140/1	140	110	16	165	5	160	M10	175	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	160	M10	175	21	16	24	50	27.3	10
	AQ..140/3	140	130	22	165	5	160	M10	188	24	22	32	60	35.3

載荷特性	L
載荷特性	每天工作8小時	每天工作16小時	每天工作24小時
平穩載荷	1	1	1
中等沖擊載荷	1.15	1.25	1.4
強烈沖擊載荷	1.25	1.4	1.7

		JK
		每天工作8小時	每天工作16小時	每天工作24小
每小時啟動次數	<10	1	1	1
	<100	1.15	1.25	1.4
	<500	1.25	1.4	1.7

應用領域		L
應用領域		每天工作8小時	每天工作16小時	每天工作24小時
建筑業	攪拌機	1.25	1.5	1.75
	水泥廠	1.5	1.75	2
	灰泥噴射機	1	1.25	1.5
釀造和蒸餾	麥芽菜池	1	1	1.25
釀造和蒸餾	裝瓶機	1	1	1.25
電梯	提升機	1	1.25	1.5
	貨運電梯	1	1.25	1.5
	自動扶梯	1	1	1.25
過濾機		1	1.25	1.5
發電機		1	1	1.25
木材和塑料工業	電鋸的主動力	1.5	1.75	2
	電鋸的進給動力	1	1.25	1.5
	砍木機	1	1.75	2
	膠合板膠機	1.25	1	1.25
	鉆孔機	1.25	1	1.25
	擠壓機	1	1.5	1.75
機床設備	平面刨床，門刨床，彎軋機	1	1.5	1.75
	主動力，進給動力	1.75	1.25	1.5
	進給和輔動力	1.5	1	1.25
	壓力機	1.75	2	2
	折彎機	1.25	1.75	2
	剪板機	1	2	2
包裝機械	紙板堆疊機	1	1.5	1.75
包裝機械	打包機	1	1	1.25
壓縮機	離心式	1	1.25	1.5
壓縮機	軸流式	1.25	1.25	1.5
混合機	均勻密度	1	1	1.25
混合機	不均勻密度	1.25	1.25	1.5
鋼鐵工業	拉線機	1.5	1.5	1.75
	繞線機	1.75	1.25	1.5
	集中驅動輥道（無反轉）	2	1.5	1.75
	單獨驅動輥道（無反轉	1.75	1.75	2
	集中驅動輥道（有反轉）	1.5	2.25	2.5
	單獨驅動輥道（有反轉）	1	2.5	2.75
磨機	球磨機，棒磨機	1	1.75	1.75
磨機	錘磨機，粉碎機	1	1.75	2
泵	離心式	1	1.25	1.5
	旋轉式，齒輪型，葉輪型，葉片型	1	1	1.25
	多缸活塞泵	1	1.25	1.5
	螺旋泵	1	1.25	1.5
攪拌機	純液體（均勻密度）	1	1	1.25
	非均勻密度的液體	1	1.25	1.5
	液體和固體	1.25	1.5	1.75
輸送機	平穩加載	1	1	1.25
	重載鏈和螺旋輸送	1	1.25	1.5
	振動輸送機	1.5	1.75	2
	電梯和提升機	1	1.25	1.5
風扇	離心式風扇	1	1	1.25
	工業風扇	1	1.25	1.5
	冷卻塔動力	1.75	1.75	1.75
食品工業	粉碎機	1.75	2	2.25
	甜菜切片機，揉面機	1.25	1.5	1.75
	碾肉機	1.25	1.5	1.5
	填充機	1	1	1.25
	和面機	1	1.25	1.5
	擠壓機	1.25	1.5	1.75
	甘蔗切碎機	1.75	1.75	1.75
	榨糖機	1.75	1.75	1.75
	烤面包機	1.25	1.25	1.25
	麥芽菜池	1.25	1.25	1.25
	裝瓶機	1.25	1.25	1.25
水處理	普通通風裝置	1.5	1.5	1.5
	旋轉木馬式通風裝置	1.75	1.75	1.75
	條珊式篩子，搜集器	1	1	1.25
	螺旋泵	1	1.25	1.5
篩子	旋轉式（石頭，砂）	1	1.25	1.5
篩子	行進式吸水機	1	1	1.25
輔助動力伺服系統	微動裝置	1	1	1
輔助動力伺服系統	無載荷	1.25	1.25	1.25
農用機械	施肥平土機	1	1
農用機械	收割機	1	1
紡織工業	織機	1.25	1.5	1.75
	紡紗機	1	1	1.25
	洗滌機	1	1.25	1.5
印刷和制紙技術	切割機	1	1.25	1.5
	卷筒	1	1	1.25
	打包進料機	1	1.25	1.25

傳動件	傳動件系數f_z	備注
齒輪	1.15	<17齒
鏈輪	1.40	<13齒
鏈輪	1.25	<20齒
三角帶	1.75
皮帶輪	2.50
同步帶	2.50

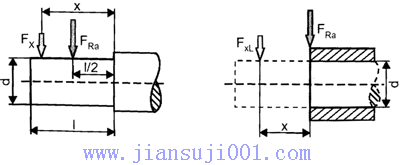

減速機代號	a [mm]	b [mm]	c [Nmm]	d [mm]	l [mm]
JK37	123.5	98.5	1.41×10⁵	25	50
JK47	153.5	123.5	1.78×10⁵	30	60
JK57	169.7	134.7	3.61×10⁵	35	70
JK67	181.3	141.3	4.12×10⁵	40	80
JK77	215.8	165.8	7.69×10⁵	50	100
JK87	252	192	1.64×10⁶	60	120
JK97	319	249	2.8×10⁶	70	140
JK107	373.5	288.5	5.53×10⁶	90	170
JK127	443.5	338.5	8.31×10⁶	110	210
JK157	509	404	1.18×10⁷	120	210
JK167	621.5	496.5	1.88×10⁶	160	250
JK187	720.5	560.5	3.04×10⁷	190	320

功率 P_m [kW]	轉速 N_a [r/min]	轉矩 M_a [N.m]	減速比 i	徑向力 F_Ra [N]	服務系數 f_B			質量 [kg]
0.12	6.2	184	144.79*	13000	4.5	JK 67 JKF 67 JKA 67 JKAF 67	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	34 40 32 37
	6.2 7.3 8.3 8.8 10 12	185 158 138 131 115 98	145.14* 123.85 108.29 102.88* 90.26* 76.56*	9680 9760 9820 9840 9880 9930	3.3 3.8 4.4 4.6 5.2 6.2	JK 57 JKF 57 JKA 57 JKAF 57	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	28 33 26 32
	9.5 11 13 13 15	121 103 90 85 75	145.14* 123.85 108.29 102.88* 90.26*	9870 9920 9950 9960 9990	5.0 5.8 6.7 7.0 8.0	JK 57 JKF 57 JKA 57 JKAF 57	Y₂631-4 Y₂631-4 Y₂631-4 Y₂631-4	28 33 26 32
	6.8 7.4 8.6	168 155 133	131.87* 121.48* 104.37*	7930 7990 8070	2.4 2.6 3.0	JK 47 JKF 47 JKA 47 JKAF 47	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	22 26 22 25
	10 11	110 101	131.87* 121.48*	8140 8170	3.7 4.0	JK 47 JKF 47 JKA 47 JKAF 47	Y₂631-4 Y₂631-4 Y₂631-4 Y₂631-4	22 26 22 25
	8.5 9.2 11 12	136 125 107 92	106.38 97.81 83.69 72.54	6230 6300 6410 6480	1.50 1.60 1.90 2.2	JK 37 JKF 37 JKA 37 JKAF 37	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	16 18 17 18
	13 14 16 19 20 24 28 31 36 39 46 48 55 59 68 80 90 105 114	88 81 70 60 56 49 41 37 32 30 25 24 21 19 17 14 13 11 10	106.38 97.81 83.69 72.54 67.80 58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14	6500 6530 6570 6600 6610 6430 6130 5930 5660 5550 5270 5210 4980 4880 4660 4430 4280 4070 3970	2.3 2.5 2.9 3.3 3.6 4.1 4.8 5.4 6.4 6.8 8.0 8.4 9.6 10 11 13 14 15 16	JK 37 JKF 37 JKA 37 JKAF 37	Y₂631-4 Y₂631-4 Y₂631-4 Y₂631-4	16 18 17 18
0.18	6.0 7.0 8.1 8.5	285 245 215 205	144.79* 123.54 108.03 102.62	13000 13000 13000 13000	2.9 3.4 3.8 4.0	JK 67 JKF 67 JKA 67 JKAF 67	Y₂711-6 Y₂711-6 Y₂711-6 Y₂711-6	35 40 32 38
