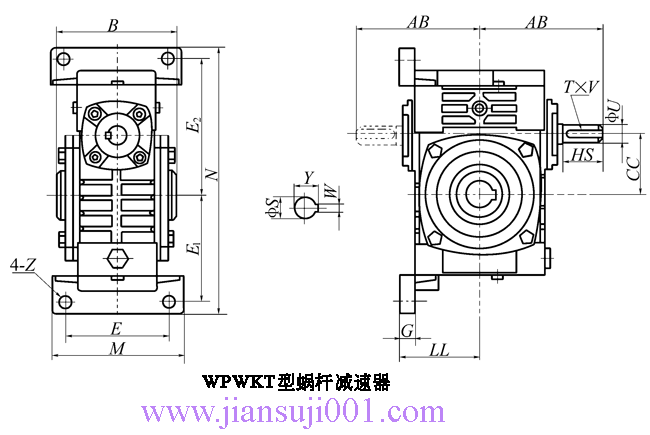

WPWKT型蝸桿減速器主要尺寸                    /mm

規格	減速比	AB	B	CC	LL	M	N	E	E1	E2	G	Z	輸入軸			輸出軸		質量m/kg
													HS	U	T×V	S	W×Y
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	87	90	40	63	90	187	70	72	97	12	10	25	12	4×2.5	16	5×18.3	5
50		107	110	50	70	120	226	95	90	110	14	12	30	12	4×2.5	20	6×22.8	8
60		122	120	60	80	130	257	105	102	129	15	12	40	15	5×3	25	8×28.3	11
70		140	132	70	95	150	305	115	120	155	20	15	40	18	6×3.5	30	8×33.3	15.5
80		160	150	80	105	170	350	135	140	180	20	15	50	22	6×3.5	35	10×38.3	24
100		190	174	100	135	190	410	155	165	215	22	15	50	25	8×4	40	12×43.3	38
120		229	180	120	160	230	494	180	195	255	25	18	65	30	8×4	45	14×48.8	56
135		260	214	135	185	250	559	200	230	285	30	18	75	35	10×5	60	18×64.4	84
155		302	256	155	220	275	605	220	250	305	35	21	85	40	12×5	70	20×74.9	129
175		325	282	175	240	310	675	250	273	348	40	21	85	45	14×5.5	80	22×85.4	157
200		350	324	200	280	360	749	290	305	390	40	24	95	50	14×5.5	85	22×90.4	224
250		420	400	250	315	460	920	380	375	475	45	28	110	60	18×7	110	28×116.4	374
