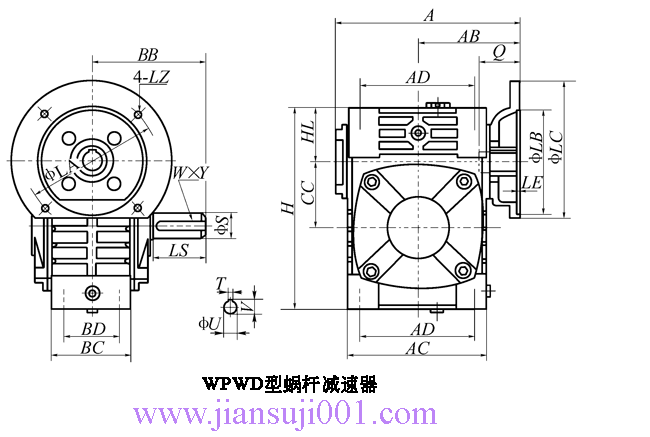

WPWD型蝸桿減速器主要尺寸                     /mm

規格	輸入功率/kW	減速比	A	AB	BB	AC	BC	AD	BD	HL	B1C1	M1	E3	E1	E2	G1	CC	H1L1	LL	H1	M
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	135	75	79	95	61	78	42	35	45	95	70	72	97	12	40	45	60	135	100
50	0.18		151	83	97	111	68	85	50	35	50	111	90	90	110	14	50	50	80	165	120
60	0.37		167	91	112	127	76	105	55	42	55	127	100	102	129	15	60	60	93	195	130
70	0.37		200	109	131	152	86	125	65	55	65	152	120	120	155	20	70	73	108	233	150
	0.75		202	111
80	0.75		255	125	142	169	102	140	70	65	70	174	140	140	180	20	80	83	123	268	170
	1.5
100	1.5		280	148	169	216	117	180	90	80	90	224	190	165	215	22	100	100	150	330	190
120	2.2		333	181	190	256	124	220	100	95	100	264	220	195	255	25	120	120	180	395	230
	3.0
135	3.0		375	202	210	296	147	260	110	105	110	304	260	230	285	30	135	135	215	455	250
	4.0
155	5.5		448	247	252	345	185	280	120	103	140	345	290	250	305	35	155	135	235	493	280
175	5.5		481	262	262	374	192	320	140	123	150	374	320	273	348	40	175	160	260	558	310
	7.5
200	11.0		543	285	305	412	230	360	150	130	175	424	370	305	395	40	200	175	290	620	355
250	11.0		615	330	360	500	285	420	190	150	200	510	440	375	475	45	250	200	350	750	460
	15.0
