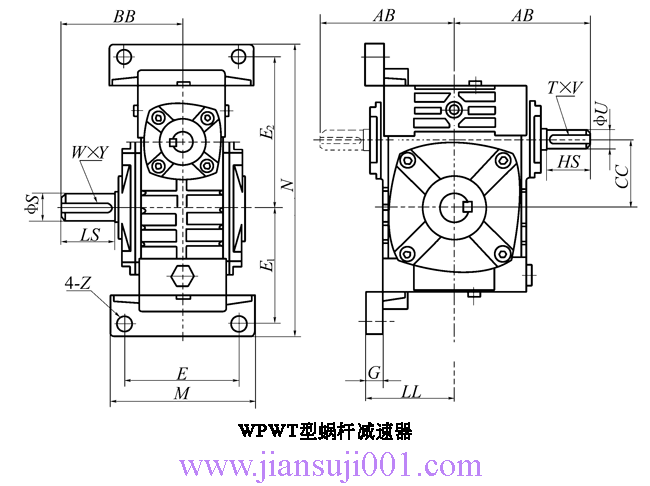

WPWT型蝸桿減速器主要尺寸                            /mm

規格	減速比	AB	BB	CC	LL	M	N	E	E1	E2	G	Z	輸入軸			輸出軸			質量m/kg
													HS	U	T×V	LS	S	W×Y
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	87	79	40	63	90	187	70	72	97	12	10	25	12	4×2.5	28	14	5×3	5
50		107	97	50	70	120	226	95	90	110	14	12	30	12	4×2.5	40	17	5×3	8
60		122	112	60	80	130	257	105	102	129	15	12	40	15	5×3	50	22	6×3.5	11
70		140	131	70	95	150	305	115	120	155	20	15	40	18	6×3.5	60	28	8×4	15.5
80		160	142	80	105	170	350	135	140	180	20	15	50	22	6×3.5	65	32	10×5	24
100		190	169	100	135	190	410	155	165	215	22	15	50	25	8×4	75	38	10×5	38
120		229	190	120	160	230	494	180	195	255	25	18	65	30	8×4	85	45	14×5.5	56
135		260	210	135	185	250	559	200	230	285	30	18	75	35	10×5	95	55	16×6	84
155		302	252	155	220	275	605	220	250	305	35	21	85	40	12×5	110	60	18×7	129
175		325	262	175	240	310	675	250	273	348	40	21	85	45	14×5.5	110	65	18×7	157
200		350	305	200	280	360	749	290	305	390	40	24	95	50	14×5.5	125	70	20×7.5	224
250		420	552	250	315	460	920	380	375	475	45	28	110	60	18×7	155	90	25×9	374
