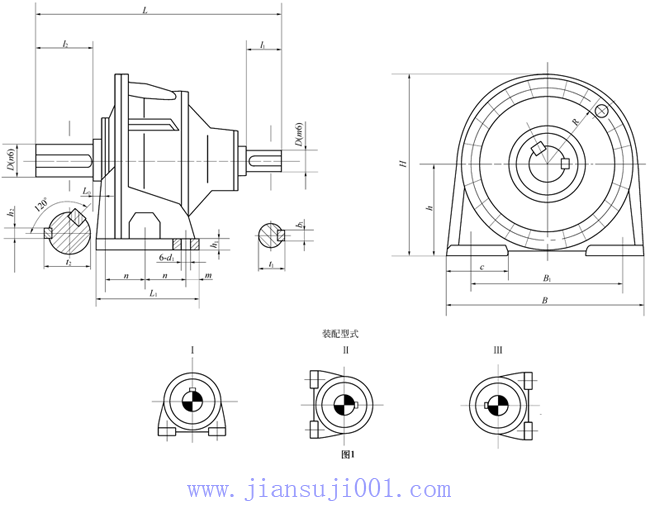

NAD減速器的外形、裝配型式和安裝尺寸               (mm)

規(guī)格代號	型號 規(guī)格	公稱 傳動 比i	外形及中心高					軸伸								地腳尺寸								質(zhì)量(kg)	潤滑油量(L)
			L	B	H	H0	R	d	D	l1	l2	t1	b1	t2	b2	L1	L0	n	m	h	B1	C	d1
1	NAD 200	4～5.6	540 540	355	345	180	165	50 40	60	82 82	105	53.5 43	14 12	64	18	220	25	90	20	18	280	90	18	85	2
		6.3～9
2	NAD 224	4～5.6	610 610	400	385	200	185	55 45	70	82 82	105	59 48.5	16 14	74.5	20	240	30	95	25	20	310	105	20	120	3
		6.3～9
3	NAD 250	4～5.6	680 657	450	435	220	215	60 50	80	105 82	130	64 53.5	18 14	85	22	290	30	120	25	20	360	120	20	160	4
		6.3～9
4	NAD 280	4～5.6	750 727	500	465	235	230	65 55	100	105 82	165	69 59	18 16	106	28	300	35	120	30	23	410	130	22	230	6
		6.3～9
5	NAD 315	4～5.6	800 800	560	525	265	260	75 60	120	105 105	165	79.5 64	20 18	127	32	320	35	130	30	25	470	140	22	360	8
		6.3～9
6	NAD 355	4～5.6	895 875	630	590	300	290	85 65	140	130 105	200	90 69	22 18	148	36	380	38	155	35	28	520	170	26	420	10
		6.3～9
7	NAD 400	4～5.6	979 954	710	660	335	325	95 75	150	130 105	200	100 79.5	25 20	158	36	400	51	165	35	35	600	210	26	547	14
		6.3～9
8	NAD 450	4～5.6	1135 1100	800	745	375	370	110 80	170	165 130	240	116 85	28 22	179	40	460	60	180	50	35	670	220	33	755	20
		6.3～9
9	NAD 500	4～5.6	1250 1215	900	835	425	410	120 90	200	175 130	280	127 95	32 25	210	45	500	80	200	50	40	770	240	33	1095	26
		6.3～9
10	NAD 560	4～5.6	1355 1320	1020	950	480	470	130 100	220	210 115	280	137 106	32 28	231	50	580	78.5	230	60	40	880	300	38	1510	34
		6.3～9
