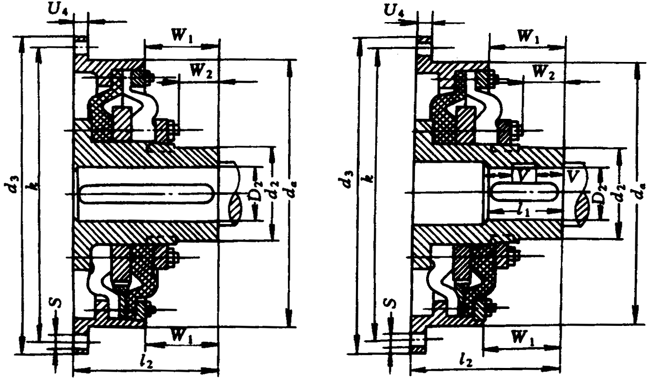

| EFG、EFGS皮碗型橡膠高彈性聯軸器主要尺寸
表2 EFG、EFGS主要尺寸
|
聯軸器
型號 |
D2
(mm) |
da
(mm) |
d2
(mm) |
l1
(mm) |
l2
(mm) |
W1
(mm) |
W2
(mm) |
V
(mm) |
法蘭安裝尺寸 |
轉動慣量 |
質量 |
|
d3 j0
(mm) |
k
(mm) |
S
(mm) |
螺栓
數目 |
U4
(mm) |
J外 |
J內 |
EFG
(kg) |
EFGS
(kg) |
|
EFG
(kg·m2) |
EFGS
(kg·m2) |
EFG
(kg·m2) |
EFGS
(kg·m2) |
|
270-1-2 |
45～70 |
270 |
94 |
— |
155 |
79 |
42 |
— |
325 |
300 |
14 |
8 |
12 |
0.16 |
0.175 |
0.038 |
0.038 |
20.5 |
21.5 |
|
320-1-2 |
55～85 |
320 |
115 |
— |
180 |
88.5 |
48 |
— |
392 |
360 |
18 |
8 |
14 |
0.39 |
0.425 |
0.086 |
0.086 |
36 |
38 |
|
375-1-2 |
65～105 |
375 |
143 |
— |
205 |
103.2 |
62 |
— |
448 |
415 |
18 |
8 |
16 |
0.78 |
0.853 |
0.22 |
0.22 |
58 |
61 |
|
430-1-2 |
75～120 |
430 |
165 |
— |
235 |
117 |
68 |
— |
515 |
475 |
22 |
8 |
20 |
1.5 |
1.65 |
0.39 |
0.39 |
85 |
90 |
|
500-1-2 |
90～150 |
500 |
202 |
160 |
260 |
132.3 |
80 |
— |
585 |
545 |
22 |
10 |
20 |
2.7 |
3 |
0.88 |
0.88 |
145 |
150 |
|
590-1-2 |
100～170 |
590 |
230 |
190 |
310 |
157.3 |
95 |
— |
692 |
645 |
26 |
10 |
24 |
6 |
6.7 |
1.8 |
1.8 |
200 |
210 |
|
690-1-2 |
110～200 |
690 |
278 |
220 |
350 |
184.4 |
102 |
70 |
800 |
750 |
26 |
12 |
24 |
11 |
12.5 |
3.9 |
3.9 |
270 |
290 |
|
-1
840-2
-3 |
140～240 |
840 |
342 |
280 |
395 |
174 |
105 |
90 |
960 |
908 |
30 |
16 |
30 |
32 |
36.8 |
11.5 |
11.5 |
510 |
550 |
|
970-1-2 |
160～280 |
970 |
390 |
350 |
505 |
230 |
137 |
110 |
1112 |
1051 |
35 |
16 |
35 |
76 |
|
27 |
|
975 |
|
|
1110-1-2 |
180～310 |
1110 |
438 |
380 |
575 |
266 |
158 |
120 |
1264 |
1195 |
35 |
166 |
35 |
179 |
50 |
1320 |
注：1.轉動慣量J和質量是以軸中等尺寸D2為依據的。
