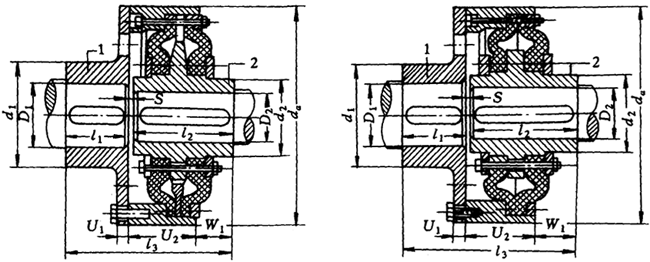

表3               EN、ENS主要尺寸

聯軸器 型號	D1 (mm)	D2 (mm)	da (mm)	d1 (mm)	d2 (mm)	l1 (mm)	l2 (mm)	l3 (mm)	U1 (mm)	U2 (mm)	W1 (mm)	S	慣性矩				質量
													J外		J內
													EN (kg·m2)	ENS (kg·m2)	EN (kg·m2)	ENS (kg·m2)	EN (kg)	ENS (kg)
140-1-2	20～45	20～32	140	72	48	50	60	114	8	43	21	4	0.0098	0.01	0.001	0.0013	4.9	5.1
180-1-2	25～55	25～42	180	88	64	60	80	144	9	53.5	30.5	4	0.03	0.033	0.0035	0.0038	9.3	9.6
220-1-2	35～65	35～55	220	104	83	70	100	176	11	68	38	6	0.083	0.085	0.013	0.013	17	17.5
270-1-2	45～80	45～65	270	128	98	80	125	211	14	86	45	6	0.23	0.24	0.033	0.035	31	33
320-1-2	55～100	55～80	320	160	120	100	140	246	16	97.5	48.5	6	0.5	0.53	0.07	0.075	51	53
375-1-2	65～115	65～100	375	184	150	120	160	288	18	111.8	56.2	8	1.1	1.2	0.18	0.19	81	84
430-1-2	75～130	75～115	430	208	172	140	180	328	22	126	62	8	2.1	2.2	0.33	0.35	120	125
500-1-2	90～150	90～140	500	240	210	160	200	368	25	139.7	68.3	8	4.1	4.4	0.75	0.8	180	190

    注：1.轉動慣量J和重量是以中等尺寸的軸D₁、D₂為依據的。

    2.J_外是指包括與彈性圈外部聯接的所有零件的轉動慣量；J_內是指包括與彈性圈內部聯接的所有零件的轉動慣量。
