齒輪箱

     輸出軸d₂上允許的附加徑向力  1）

    類型 JH1SH，JH2S，JH3S，JH4S，JB2S，JB3S，JN4S

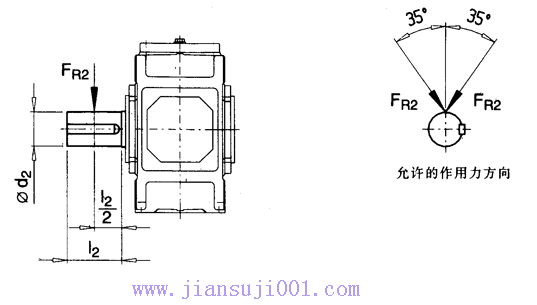

允許的附加徑向力FR2（kN），作用于輸出軸軸端中部      3）
類型	布置形式	齒輪箱規格1），4）
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
JH1SH	A/B	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-
JH2S.	A/B/G/H	-	-	8	10	22	22	30	30	30	45	64	64	150	150	140	205	205	205
	C/D	-	-	8	10	13	13	18	18	10	28	35	35	112	112	85	135	135	135
JH3S.	A/B	-	-	-	-	29	2	40	40	40	60	85	85	190	190	185	265	265	265
	C/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190
2JH4S.	A/B	-	-	-	-	-	-	26	26	18	40	50	50	150	150	120	185	185	190
	C/D	-	-	-	-	-	-	40	40	40	60	85	85	190	190	185	265	265	265
JB2S.	A/C	7	10	10	13	27	27	37	37	38	55	78	78	160	160	150	210	210	210
	B/D	4	7	9	12	15	15	17	17	10	30	35	38	110	110	75	145	100	100
JB3S.	A/C	-	-	9	14	29	29	40	40	40	60	85	85	190	190	185	265	265	265
	B/D	-	-	7	9	18	18	26	26	18	40	50	50	150	150	120	185	185	190
JB4S.	A/C	-	-	-	-	29	29	40	40	40	60	85	85	190	190	185	265	265	265
	B/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190

    1）表中數據為最小值。如果給定了力的作用角和回轉方向，通常情況下，可允許承受較大的附加力。請與生產廠家取得聯系。

    2）根據用戶要求供貨。

    3）當作用力不在軸端中部時，其它尺寸表。

    4）基礎螺栓的最低性能等級為8.8級。基礎必須干燥，不得有油脂。如用戶要求，允許輸入軸d₁上附加徑向力。
