平行軸齒輪箱

        三級傳動

        立式安裝

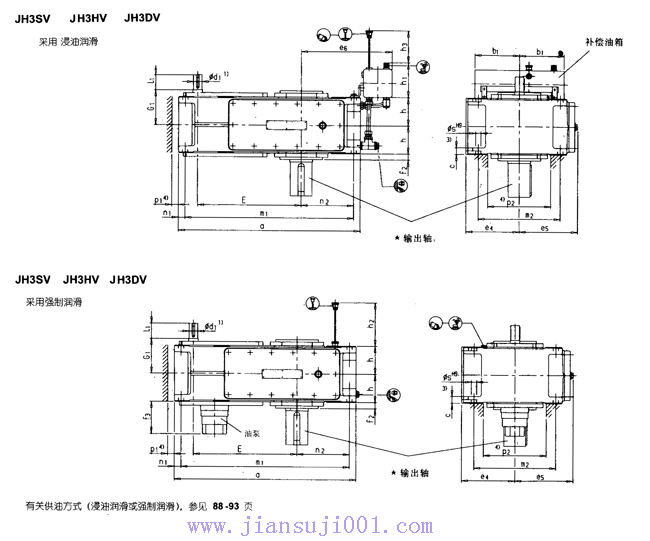

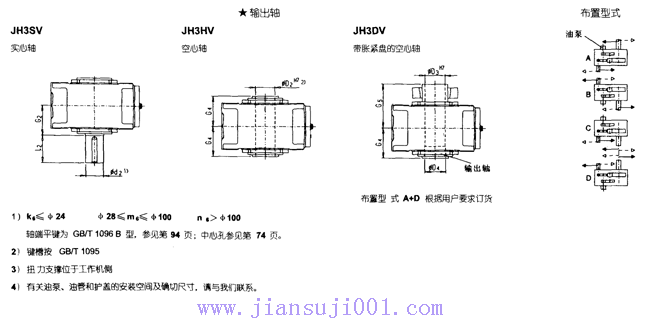

        類型JH3.V

        規格5…12

規格	尺寸mm
	輸    入    軸
	iN=25-45		iN=31.5-56		iN=50-63		iN=63-80		iN=71-90		iN=90-112		G1
	d11)	I1	d11)	I1	d11)	I1	d11)	I1	d11)	I1	d11)	I1
5	40	70			30	50			24	40			160
6			40	70			30	50			24	40	160
7	45	80			35	60			28	50			185
8			45	80			35	60			28	50	185
9	60	125			45	100			32	80			230
10			60	125			45	100			32	80	230
11	70	120			50	80			42	70			255
12			70	120			50	80			42	70	255

規格	尺寸mm
	齒   輪   箱
	a	b1	c	e4	e5	e6	E	f2	f3	h
5	690	240	30±1	230	252	385	405	28	190	127.5
6	770	240	30±1	230	252	425	440	28	190	127.5
7	845	240	36±1	280	292	425	495	30	185	150
8	950	240	36±1	280	312	485	540	32	185	150
9	1000	330	45±1.5	320	342	560	580	32	170	185
10	1100	330	45±1.5	320	342	610	630	32	170	185
11	1200	330	54±1.5	380	402	595	705	35	170	215
12	1355	330	54±1.5	380	410	680	775	35	170	215

規格	尺寸mm
	齒   輪   箱
	h1	h2	h3	m1	m2	n1	n2	p14)	p24)	s
5	205	190	240	630	360	30	175	35	270	24
6	205	190	240	710	360	30	220	35	270	24
7	205	165	250	775	430	35	215	35	330	28
8	205	165	250	880	430	35	275	35	330	28
9	275	205	330	920	490	40	260	40	370	36
10	275	205	330	1020	490	40	310	40	370	36
11	275	240	340	1100	600	50	295	50	440	40
12	275	240	340	1255	600	50	380	50	440	40

規格	尺寸mm									潤滑油		重量 (kg)
	輸出軸									浸油潤滑 (I)	強制潤滑 (I)
	JH3SV			JH3HV		JH3DV
	d21)	G2	I2	D22)	G4	D3	D4	G4	G5
5	100	165	210	95	165	100	100	165	240	35	13	320
6	110	165	210	105	165	110	110	165	240	37	15	365
7	120	195	210	115	195	120	120	195	280	60	25	540
8	130	195	250	125	195	130	130	195	285	72	30	625
9	140	235	250	135	235	145	145	235	330	100	40	875
10	160	235	300	150	235	155	155	235	350	110	45	1020
11	170	270	300	165	270	165	170	270	400	170	66	1400
12	180	270	300	180	270	180	185	270	405	190	75	1675
