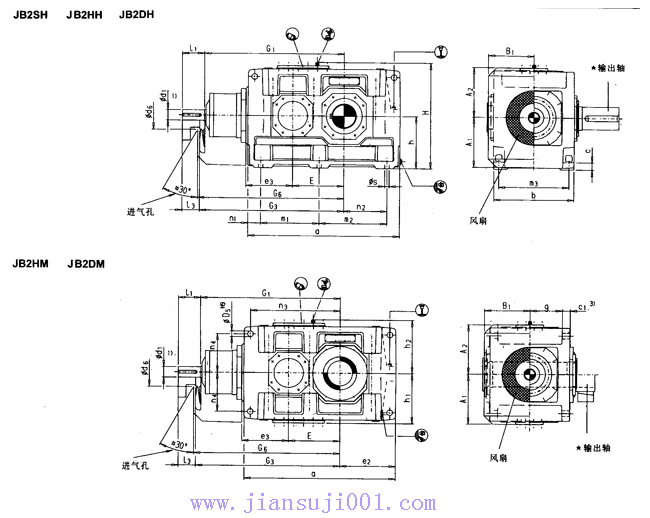

直交軸齒輪箱

      二級傳動

      臥式安裝

      類型JB2.H，JB2.M

      規格  13…18

規格	尺寸mm
	輸    入    軸
	iN=5-11.2			iN=5.6-11.2			iN=5.6-12.5			iN=6.3-14			iN=7.1-12.5			G1	G3
	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3
13	110	205	165													1070	1110
14										110	205	165				1140	1180
15	130	245	200													1277	1322
16							130	245	200							1323	1368
17				150	245	200										1435	1480
18													150	245	200	1495	1540

規格	尺寸mm
	齒   輪   箱
	a	A1	A2	b	B1	c	c1	d6	D5	e2	e3	E	g
13	1130	430	450	655	375	60	61±2	245	48	405	380	370	264
14	1270	430	450	655	375	60	61±2	245	48	475	380	440	264
15	1350	490	495	765	435	70	72±2	280	55	485	450	442	308
16	1440	490	495	765	435	70	72±2	280	55	530	450	488	308
17	1490	540	555	885	505	80	81±2	380	65	525	510	490	356
18	1610	540	555	885	505	80	81±2	380	65	585	510	550	356

規格	尺寸mm
	齒   輪   箱
	G6	h	h1	h2	H	m1	m2	m3	n1	n2	n3	n4	s
13	1130	440	450	460	900	465	465	580	100	305	675	340	35
14	1200	440	450	460	900	465	605	580	100	375	745	340	35
15	1340	500	490	500	1000	555	555	670	120	365	805	375	42
16	1385	500	490	500	1000	555	645	670	120	410	850	375	42
17	1500	550	555	560	1110	610	610	780	135	390	895	420	48
18	1560	550	555	560	1110	610	730	780	135	450	955	420	48

規格	尺寸mm									潤滑油			重量 (kg)

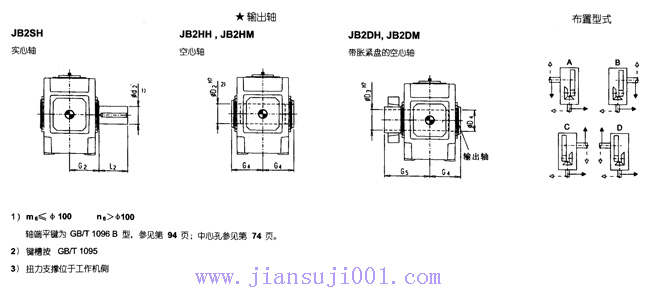

	輸出軸									JB2.H		JB2.M
	JB2SH			JB2HH  JB2HM		JB2DH  JB2DM				軸封 (I)	迷宮式密封 (I)	(I)	JB2.H	JB2.M
	d21)	G2	I2	D22)	G4	D3	D4	G4	G5				(kg)	(kg)
13	200	390	350	-	-	-	-	-	-	140	125	120	2450	2350
14	210	390	350	210	390	210	215	390	535	155	140	130	2825	2725
15	230	460	410	-	-	-	-	-	-	220	195	180	3990	3795
16	240	460	410	240	450	240	245	450	620	230	205	190	4345	4160
17	250	540	410	-	-	-	-	-	-	320	280	260	5620	5320
18	270	540	470	275	510	280	280	510	700	335	300	275	6150	5860
