齒輪箱

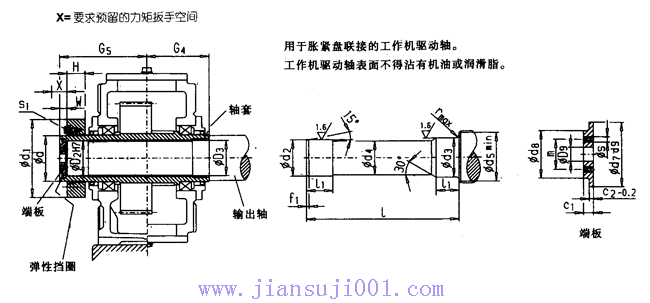

      帶脹緊盤聯接的空心軸

      類型JH2，JH3，JH4，JB3，JB4

      規格3…26

類型JH2D，JH3D，JH4D，JB3D，JB4D
齒輪箱 規格	工作機驅動軸 2)								端板
	d2	d3	d4	d5	f1	I	I1	r	c1	c2	d7	d8	D9	m	s	數量
	mm
3 4 5	70g6	70g6	69.5	80	4	286	38	2	17	7	75	55	22	40	M8	2
	85g6	85h6	84.5	95	4	326	48	2	17	7	90	70	22	50	M8	2
	100g6	100h6	99.5	114	5	383	53	2	20	8	105	80	26	55	M0	2
6 7 8	110g6	110h6	109.5	124	5	383	58	3	20	8	115	85	26	60	M10	2
	120g6	120h6	119.5	134	5	453	68	3	20	8	125	90	26	65	M12	2
	130g6	130h6	129.5	145	6	458	73	3	20	8	135	100	26	70	M12	2
9 10 11	140g6	145m6	139.5	160	6	539	82	4	23	10	150	110	33	80	M12	2
	150g6	155m6	149.5	170	6	559	92	4	23	10	160	120	33	90	M12	2
	165g6	170m6	16.5	185	7	644	112	4	23	10	175	130	33	90	M12	2
12 13 14	180f6	185m6	179.5	200	7	649	122	4	23	10	190	140	33	100	M16	2
	190f6	195m6	189.5	213	7	789	137	5	23	10	200	150	33	110	M16	2
	210f6	215m6	209.5	233	8	784	147	5	28	14	220	170	33	130	M16	2
15 16 17 18	120f6	235m6	229.5	253	8	899	157	5	28	14	240	180	39	140	M16	2
	240f6	245m6	239.5	263	8	899	157	5	28	14	250	190	39	150	M20	2
	250f6	260m6	249.5	278	8	982	177	5	30	14	265	200	39	150	M20	2
	280f6	285m6	279.5	306	9	982	177	5	30	14	290	210	39	160	M20	2
19 20 21 22	285f6	295m6	284.5	316	9	1100	187	5	32	15	300	220	39	170	M24	2
	310f6	315m6	309.5	336	9	1100	187	5	32	15	320	230	39	180	M24	2
	330f6	335m6	329	358	9	1160	205	5	40	20	340	250	45	190	M24	2
	340f6	345m6	339	368	9	1170	215	5	40	20	350	260	45	200	M24	2
23 24 25 26	根據用戶要求供貨



類型JH2D，JH3D，JH4D，JB3D，JB4D
齒輪箱 規格	彈性 擋圈	空心軸				脹緊盤					螺釘
	GB893.1 -86	D2	D3	G4	G5	類型	d	d1	H	W	s1
		mm
3 4 5	75×2.5	70	70	125	180	90-32	90	155	38	20	M10
	90×2.5	85	85	140	205	110-32	110	185	49	20	M12
	105×3	100	100	165	240	125-32	125	215	53	20	M12
6 7 8	115×3	110	110	165	240	140-32	140	230	58	20	M14
	125×3	120	120	195	280	155-32	155	263	62	23	M14
	135×3	130	130	195	285	154-32	165	290	68	23	M16
9 10 11	150×3	140	145	235	330	175-32	175	300	68	28	M16
	160×3	150	155	235	350	200-32	200	340	85	28	M16
	175×3	165	170	270	400	220-32	220	370	103	30	M20
12 13 14	190×3	180	185	270	405	240-32	240	405	107	30	M20
	200×3	190	195	335	480	260-32	260	430	116	30	M20
	220×4	210	215	335	48	280-32	280	460	132	30	M20
15 16 17 18	240×4	230	235	380	550	300-32	300	485	140	35	M24
	250×4	240	245	380	550	320-32	30	520	140	35	M24
	265×4	250	260	415	600	340-32	340	570	155	35	M24
	290×4	280	285	415	600	360-32	360	590	162	35	M24
19 20 21 22	300×4	285	295	465	670	380-32	380	640	166	40	M27
	320×5	310	315	465	670	390-32	390	650	166	40	M27
	340×5	330	335	490	715	410-32	420	670	186	45	M27
	350×5	340	345	490	725	440-32	440	720	194	45	M27
23 24 25 26	根據用戶要求供貨

     1）脹馮盤不在我們的訂貨范圍之內。如果需要的話，請另行訂貨。

     2）工作機驅動軸材質：40Cr或強度更高的鋼。根據用戶要求，脹盤盤可布置在工作機側。工作機驅動軸尺寸函索即復。
