齒輪箱

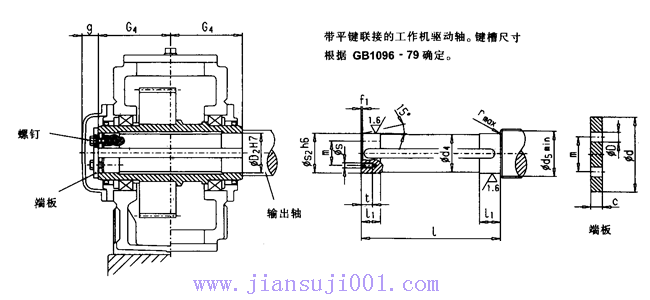

      帶平鍵聯接的空心軸

      類型JH2，JH3，JH4，JB3，JB4

      規格3...18

類型JH2H，JH3H，JH4H，JB3H，JB4H
齒輪箱 規格	工作機驅動軸   2）									端板				螺釘		空心軸
	d2	d4	d5	f1	I	I1	r	s	t	c	D	d	m	規格	數量	D2	G4	g
	mm															mm
3 4	65 80	64.5 79.5	73 88	4 4	248 278	30 35	1.2 1.2	M10 M10	18 18	8 10	11 11	78 100	45 60	M10×25 M10×25	2 2	65 80	125 140	35 35
5 6 7	95 105 115	94.5 104.5 114.5	105 116 126	5 5 5	328 328 388	40 45 50	1.6 1.6 1.6	M10 M10 M12	18 18 20	10 10 12	11 11 13.5	120 120 140	70 70 80	M10×25 M10×25 M12×30	2 2 2	95 105 115	165 165 195	40 40 40
8 9 10	125 135 150	124.5 134.5 149.5	136 147 162	6 6 6	388 467 467	55 60 65	2.5 2.5 2.5	M12 M12 M12	20 20 20	12 12 12	13.5 13.5 13.5	150 160 185	85 90 110	M12×30 M12×30 M12×30	2 2 2	125 135 150	195 235 235	40 45 45
11 12	165 180	164.5 179.5	177 192	7 7	537 537	70 75	2.5 2.5	M16 M16	28 28	15 15	17.5 17.5	195 220	120 130	M16×40 M16×40	2 2	165 180	270 270	45 45
13 14 15	190 210 230	189.5 209.5 229.5	206 226 248	8 8 8	667 667 756	80 85 100	3 3 3	M16 M16 M20	28 28 38	18 18 25	17.5 17.5 22	230 250 270	140 160 180	M16×40 M16×40 M20×55	2 2 4	190 210 230	335 335 380	45 45 60
16 17 18	240 250 275	239.5 249.5 274.5	258 270 295	8 8 9	756 826 826	100 110 120	3 4 4	M20 M20 M20	38 38 38	25 25 25	22 22 22	280 300 330	180 190 210	M20×55 M20×55 M20×55	4 4 4	240 250 275	380 415 415	60 60 60

    1)平鍵不在我們的訂貨范圍之內。如果需要的話，請另地訂貨。

    2）工作機驅動軸材質：40Cr或強度更高的鋼。根據用戶要求，脹緊盤可布置在工作機側。工作機驅動軸尺寸函索即復。
