齒輪箱

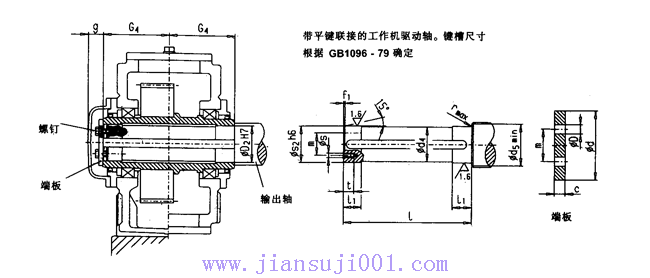

      帶平鍵聯接的空心軸

      類型JB2

      規格2…18

類型JH2H，JH3H，JH4H，JB3H，JB4H
齒輪箱 規格	工作機驅動軸   2）									端板				螺釘		空心軸
	d2	d4	d5	f1	I	I1	r	s	t	c	D	d	m	規格	數量	D2	G4	g
	mm															mm
2 3 4	55 65 80	54.5 64.5 79.5	63 73 88	3 4 4	268 288 338	30 30 35	1.2 1.2 1.2	M8 M10 M10	15 18 18	8 8 10	9 11 11	70 78 100	40 45 60	M8×25 M10×25 M10×25	2 2 2	55 65 80	135 145 170	35 35 35
5 6 7	95 105 115	94.5 104.5 114.5	105 116 126	5 5 5	398 398 468	40 45 50	1.6 1.6 1.6	M10 M10 M12	18 18 20	10 10 12	11 11 13.5	120 120 140	70 70 80	M10×25 M10×25 M12×30	2 2 2	95 105 115	200 200 235	40 40 40
8 9 10	125 135 150	124.5 134.5 149.5	136 147 162	6 6 6	468 537 537	55 60 65	2.5 2.5 2.5	M12 M12 M12	20 20 20	12 12 12	13.5 13.5 13.5	150 160 185	85 90 110	M12×30 M12×30 M12×30	2 2 2	125 135 150	235 270 270	40 45 45
11 12	165 180	164.5 179.5	177 192	7 7	637 637	70 75	2.5 2.5	M16 M16	28 28	15 15	17.5 17.5	195 220	120 130	M16×40 M16×40	2 2	165 180	320 320	45 45
16 17 18	210 240 275	209.5 239.5 274.5	226 258 295	8 8 9	777 896 1016	85 100 120	3 3 4	M16 M20 M20	28 38 38	18 25 25	17.5 22 22	250 280 330	160 180 210	M16×40 M20×55 M20×55	2 2 4	210 240 275	90 450 510	45 60 60

   1）工作機驅動軸材質：40Cr或強度更高的鋼。

   2）平鍵不在我們的訂貨范圍之內。如果需要的話，請另行訂貨。
