選擇GB配合精度 |
|
選擇ISO配合精度 |
軸 |
軸公差 |
孔公差 |
|
d |
|
大于
mm |
至
mm |
|
軸公差根據金象標準確定 |
|
25 |
k6 |
H7 |
|
25 |
100 |
m6 |
|
100 |
|
n6 |
對于重載工作條件，如帶載反向回轉，建議采用比較緊密的配合，輪轂鍵槽寬度應選擇GBP9公差等級。
|

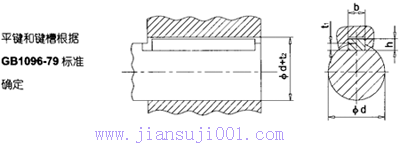

平鍵 |
|
平鍵緊固方式，采有無錐度聯接。 |
直徑
d |
寬度
b
1)
mm |
高度
h
mm |
軸鍵槽
深度
t1
mm |
輪轂鍵
槽深度
d+t2
GB1096-79
mm |
|
大于
mm |
至
33 |
|
|
8
10
11 |
10
12
17 |
3
4
5 |
3
4
5 |
1.8
2.5
3 |
d+1.4
d+1.8
d+2.3 |
|
17
22
30 |
22
30
38 |
6
8
10 |
6
7
8 |
3.5
4
5 |
d+2.8
d+3.3
d+3.3 |
|
38
44
50 |
44
50
58 |
12
14
16 |
8
9
10 |
5
5.5
6 |
d+3.3
d+3.8
d+4.3 |
|
58
65
75 |
65
75
85 |
18
20
22 |
11
12
14 |
7
7.5
9 |
d+4.4
d+4.9
d+5.4 |
|
1）重載條件下輪轂平鍵鍵槽寬度b的公差帶應按
GBJS9或JBP9確定。 |
85
95
110 |
95
110
130 |
25
28
32 |
14
16
18 |
9
10
11 |
d+5.4
d+6.4
d+7.4 |
|
130
150
170 |
150
170
200 |
36
40
45 |
20
22
25 |
12
13
15 |
d+8.4
d+9.4
d+10.4 |
|
200
230
260 |
230
260
290 |
50
56
63 |
28
32
32 |
17
20
20 |
d+11.4
d+12.4
d+12.4 |
|
290
330
380
440 |
330
380
440
500 |
70
80
90
100 |
36
40
45
50 |
22
25
28
31 |
d+14.4
d+15.4
d+17.4
d+19.4 |
