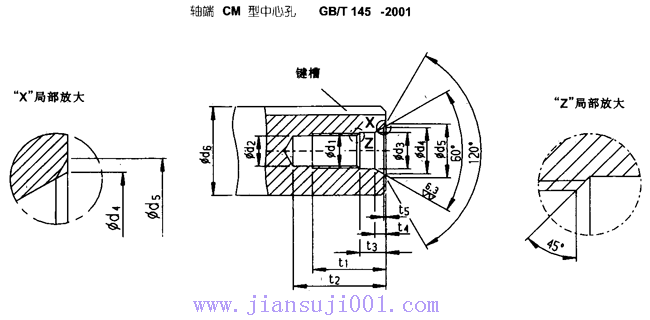

JH/B系列軸端CM型中心孔外形及安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2008/8/4 9:56:57 |
|
| |
齒輪箱
|
推薦尺寸
d61) |
CM型 |
|
大于 |
至 |
CM中心孔 |
d1 |
d2
2) |
d3 |
d4 |
d5 |
t1
+2 |
t2 |
t3
+1 |
t4
≈ |
t5
≈ |
|
min |
max |
|
mm |
mm |
|
16
21
24 |
21
24
30 |
CM 6
CM 8
CM 10 |
M 6
M 8
M 10 |
5
6.8
8.5 |
6.4
8.4
10.5 |
9.6
12.2
14.9 |
10.5
13.2
16.3 |
16
19
22 |
20
25
30 |
22
28
34 |
5
6
7.5 |
2.8
3.3
3.8 |
0.4
0.4
0.6 |
|
30
38
50 |
38
50
85 |
CM 12
CM 16
CM 20 |
M 12
M 16
M 20 |
10.2
14
17.5 |
13
17
21 |
18.1
23
28.4 |
19.8
25.3
31.3 |
28
36
42 |
37
45
53 |
42
50
59 |
9.5
12
15 |
4.4
5.2
6.4 |
0.7
1.0
1.3 |
|
85
130*
225* |
130
225*
500* |
CM 24
CM 30
CM 36 |
M 24
M 30*
M 36* |
21
26.5
32 |
26
31
37 |
34.2
38
45 |
38
45
52 |
50
60
74 |
63
77
93 |
68
83
99 |
18
20
22 |
8
14
15 |
1.6
1.9
2.3 |
1）工件加工后最終尺寸
2）攻絲孔鉆頭直徑根據GB/T 145-2001確定
*）不是根據GB/T 145-2001確定的尺寸
|
|
|
