FZG齒輪箱輸出軸d2上允許的附加徑向力

詳細介紹：

發布時間：2006/5/21 11:19:41

齒輪輸出軸d2上允許的附加徑向力

FZG齒輪箱輸出軸d2上允許的附加徑向力

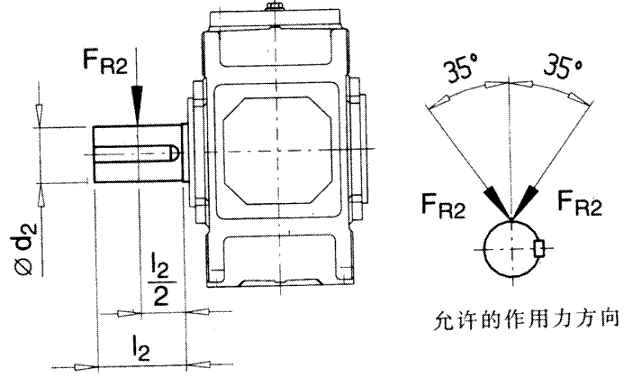

允許的附加徑向力F_R2（kN），作用于輸出軸軸端中部3）
類型	布置形式	齒輪箱規格 1），4）
類型	布置形式	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
H1SH	A/B	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）		2）
H2S.	A/B/G/H	-	-	8	10	22	22	30	30	30	45	64	64	150	150	140	205	205	205
H2S.	C/D	-	-	8	10	13	13	18	18	10	28	35	35	112	112	85	135	135	135
H3S.	A/B/G/H	-	-	-	-	29	29	40	40	40	60	85	85	190	190	185	265	265	265
H3S.	C/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190
H4S.	A/B	-	-	-	-	-	-	26	26	18	40	50	50	150	150	120	185	185	190
H4S.	C/D	-	-	-	-	-	-	40	40	40	60	85	85	190	190	185	265	265	265
B2S.	A/C	7	10	10	13	27	27	37	37	38	55	78	78	160	160	150	210	210	210
B2S.	B/D	4	7	9	12	15	15	17	17	10	30	35	38	110	110	75	145	100	100
B3S.	A/C	-	-	9	14	29	29	40	40	40	60	85	85	190	190	185	265	265	265
B3S.	B/D	-	-	7	9	18	18	26	26	18	40	50	50	150	150	120	185	185	190
B4S.	A/C	-	-	-	-	29	29	40	40	40	60	85	85	190	190	185	265	265	265
B4S.	B/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190

1）表中數據為最小值。如果給定了力的作用角和回轉方向，通常情況下，可允許承受較大的附加力。請與生產廠家取得聯系。

2）根據用戶要求供貨。

4）基礎螺栓的最低性能等級為8.8級。

基礎必須干燥，不得有油脂。

如用戶要求，允許輸入軸d₁上附加徑向力。

FZG齒輪箱輸出軸d2上允許的附加徑向力

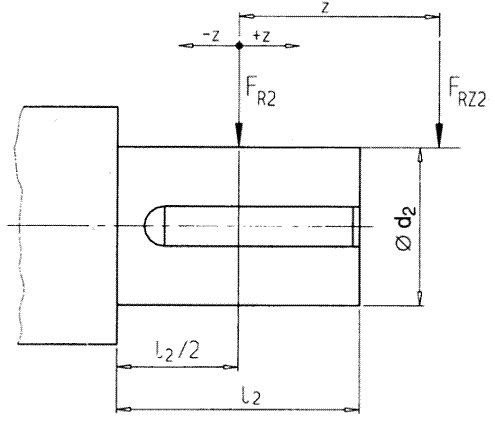

作用力系數K
規格	距離Z,mm
規格	-200	-150	-100	-75	-50	-25	0	25	50	75	100	150	200	250	300
1						1.11	1.00	0.81	0.68	0.58	0.51
2						1.11	1.00	0.83	0.71	0.63	0.56
3					1.21	1.09	1.00	0.85	0.74	0.65	0.58	0.48
4					1.17	1.08	1.00	0.86	0.76	0.68	0.62	0.52	0.44
5+6				1.22	1.14	1.06	1.00	0.88	0.79	0.72	0.66	0.56	0.49	0.43
7+8				1.19	1.12	1.06	1.00	0.89	0.81	0.74	0.68	0.58	0.51	0.46	0.41
9+10			1.22	1.15	1.10	1.05	1.00	0.90	0.82	0.76	0.70	0.61	0.54	0.48	0.44
11+12			1.18	1.13	1.08	1.04	1.00	0.91	0.84	0.78	0.73	0.64	0.57	0.51	0.47
13+14		1.24	1.15	1.11	1.07	1.03	1.00	0.92	0.86	0.80	0.75	0.67	0.60	0.55	0.50
15+16		1.20	1.12	1.09	1.06	1.03	1.00	0.93	0.87	0.82	0.77	0.69	0.63	0.58	0.53
17+18	1.25	1.17	1.11	1.08	1.05	1.03	1.00	0.94	0.88	0.84	0.79	0.72	0.66	0.60	0.56
