H2，H3，H4，B3，B4型齒輪箱帶脹緊盤聯接的空心軸 |
 |
| |
詳細介紹： |
發布時間：2006/5/23 11:46:40 |
|
| |

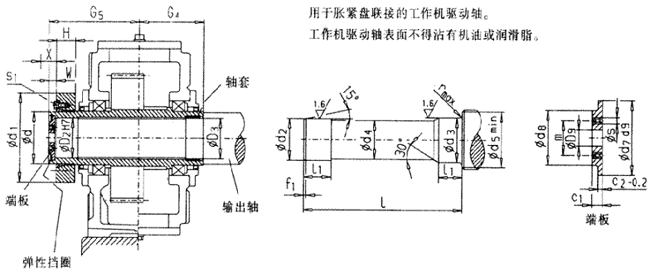

齒輪箱帶脹緊盤聯接的空心軸（類型H2，H3，H4，B3，B4）
|
類型H2H、H3H、H4H、B3H、B4H |
|
齒輪箱規格 |
工作機驅動軸 1) |
端板 |
螺釘 |
空心軸 |
|
d2 |
d4 |
d5 |
f1 |
l |
l1 |
r |
s |
t |
c |
D |
d |
m |
規格 |
數量 |
D2 |
G4 |
g |
|
mm |
mm |
|
3
4 |
65
80 |
64.5
79.5 |
73
88 |
4
4 |
248
278 |
30
35 |
1.2
1.2 |
M10
M10 |
18
18 |
8
10 |
11
11 |
78
100 |
45
60 |
M10×25
M10×25 |
2
2 |
65
80 |
125
140 |
35
35 |
|
5
6
7 |
95
105
115 |
94.5
104.5
114.5 |
105
116
126 |
5
5
5 |
328
328
388 |
40
45
50 |
1.6
1.6
1.6 |
M10
M10
M12 |
18
18
20 |
10
10
12 |
11
11
13.5 |
120
120
140 |
70
70
80 |
M10×25
M10×25
M12×30 |
2
2
2 |
95
105
115 |
165
165
195 |
40
40
40 |
|
8
9
10 |
125
135
150 |
124.5
134.5
149.5 |
136
147
162 |
6
6
6 |
388
467
467 |
55
60
65 |
2.5
2.5
2.5 |
M12
M12
M12 |
20
20
20 |
12
12
12 |
13.5
13.5
13.5 |
150
150
185 |
85
90
110 |
M12×30
M12×30
M12×30 |
2
2
2 |
125
135
150 |
195
235
235 |
40
45
45 |
|
11
12 |
165
180 |
164.5
179.5 |
177
192 |
7
7 |
537
537 |
70
75 |
2.5
2.5 |
M16
M16 |
28
28 |
15
15 |
17.5
17.5 |
195
220 |
120
130 |
M16×40
M16×40 |
2
2 |
165
180 |
270
270 |
45
45 |
|
13
14
15 |
190
210
230 |
189.5
209.5
229.5 |
206
226
248 |
7
8
8 |
667
667
756 |
80
85
100 |
3
3
3 |
M16
M16
M20 |
28
28
38 |
18
18
25 |
17.5
17.5
22 |
230
250
270 |
140
160
180 |
M16×40
M16×40
M20×55 |
2
2
4 |
190
210
230 |
335
335
380 |
45
45
60 |
|
16
17
18 |
240
250
275 |
239.5
249.5
274.5 |
258
270
295 |
8
8
9 |
756
826
826 |
100
110
120 |
3
4
4 |
M20
M20
M20 |
38
38
38 |
25
25
25 |
22
22
22 |
280
300
330 |
180
190
210 |
M20×55
M20×55
M20×55 |
4
4
4 |
240
250
275 |
380
415
415 |
60
60
60 | |
|
|
|
