速度控制馬達（出力6W-15W） |
 |
| |
詳細介紹： |
發布時間：2007/11/14 10:26:17 |
|
| |

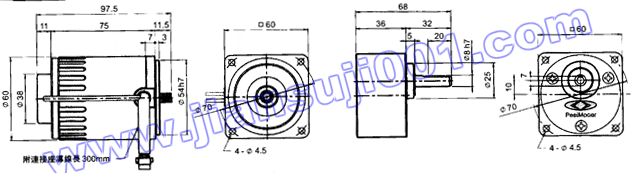

框號2 出力6W
速度控制馬達 齒輪箱
M-2IK6N-□V G-2N□-KL

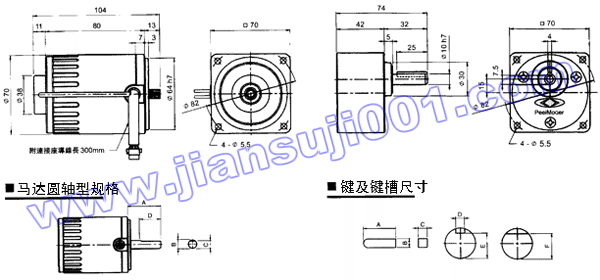

框號3 出力15W
速度控制馬達 齒輪箱
M-3IK15N-□V G-3N□-KL
|
型式 |
A |
B |
C |
D |
|
M-2IK6A-□V |
24 |
Ø6h7 |
5.50-0.15 |
20 |
|
M-3IK15A-□V |
32 |
Ø6h7 |
5.50-0.15 |
25 |
|
型式 |
A |
B |
C |
D |
E |
F |
|
G-2N□-KL |
— |
— |
— |
— |
— |
7.50-0.15 |
|
G-3N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
7.50-0.15 |
— |
■馬達規格表
|
型式 |
極數 |
出力
(W) |
電壓
(V) |
頻率
(Hz) |
額定
時間 |
變速范圍
(rpm) |
額定輸出轉矩 |
啟動
電流
(A) |
啟動
轉矩
(kgfcm) |
電容
uF(V) |
速度
控制器 |
配合齒輪箱 |
|
1200 |
90 |
含油轉承 |
滾珠軸承 |
中間速比 |
|
(kgfcm) |
|
M-2IK6N-AV |
4 |
6 |
110 |
50 |
CONT. |
90～1400 |
0.33 |
0.25 |
0.24 |
0.38 |
3.5(250V) |
US-2I6A-A |
G-2N□-L |
G-2N□-K |
G-2N10X-K |
|
60 |
90～1700 |
0.33 |
0.25 |
0.24 |
0.38 |
|
M-2IK6N-CV |
4 |
6 |
220 |
50 |
CONT. |
90～1400 |
0.33 |
0.25 |
0.12 |
0.38 |
1(450V) |
US-2I6A-C |
|
60 |
90～1700 |
0.33 |
0.25 |
0.12 |
0.38 |
|
M-3IK15N-AV |
4 |
15 |
110 |
50 |
CONT. |
90～1400 |
0.91 |
0.30 |
0.60 |
0.75 |
5(250V) |
US-3I15A-A |
G-3N□-L |
G-3N□-K |
G-3N10X-K |
|
60 |
90～1700 |
0.91 |
0.30 |
0.56 |
0.75 |
|
M-3IK15N-CV |
4 |
15 |
220 |
50 |
CONT. |
90～1400 |
0.91 |
0.30 |
0.30 |
0.75 |
1.2(450V) |
US-3I15A-C |
|
60 |
90～1700 |
0.91 |
0.30 |
0.28 |
0.75 |
|

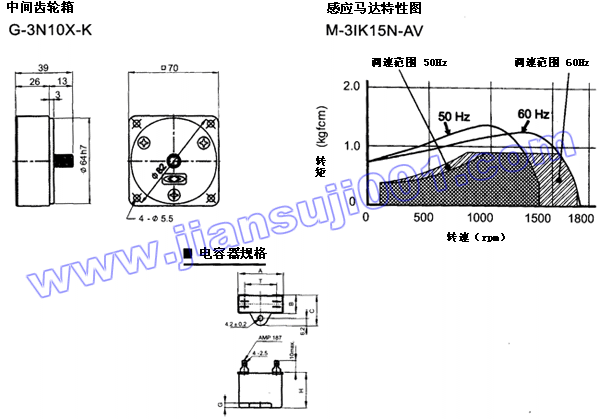

規格uF(V) |
A |
B |
C |
D |
G |
T |
最高溫度 |
|
3.2(250V) |
32 |
13 |
23 |
21 |
4 |
17 |
60℃ |
|
1(450V) |
37 |
12.5 |
22.5 |
22 |
5 |
22 |
70℃ |
|
5(250V) |
32 |
13 |
23 |
21 |
4 |
17 |
60℃ |
|
1.2(450V) |
37 |
12.5 |
22.5 |
22 |
5 |
22 |
70℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速（rpm） |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 |
|
G-2N□-KL |
最大容許轉矩
（kgfcm） |
1.0 |
1.5 |
2.5 |
2.7 |
3.4 |
4.1 |
5.0 |
5.4 |
6.7 |
8.1 |
9.7 |
16 |
23 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
G-3N□-KL |
最大容許轉矩
（kgfcm） |
2.4 |
4.0 |
6.0 |
6.7 |
8.2 |
10 |
12 |
13 |
16 |
19 |
23 |
39 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 | |
|
|
