電磁離合制動感應馬達（出力25W-40W） |
 |
| |
詳細介紹： |
發布時間：2007/11/14 9:16:34 |
|
| |

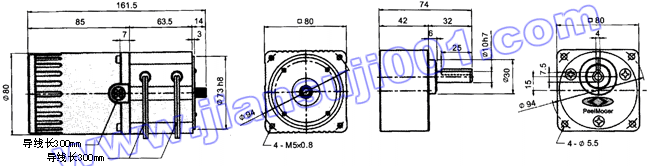

框號4 出力25W
電磁離合制動馬達 齒輪箱
M-4IK25N-□C G-4N□-KL

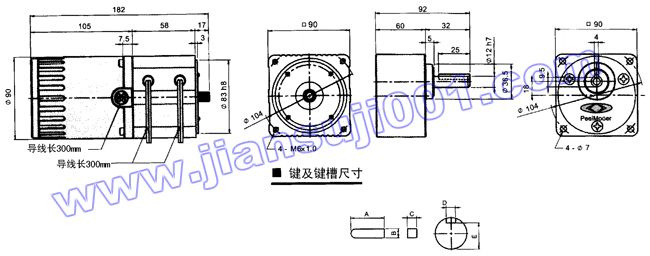

框號5 出力40W
電磁離合制動馬達 齒輪箱
M-5IK40N-□C G-5N□-KL
■離合器制動器規格表
|
規格 |
離合器 |
制動器 |
離合器 |
制動器 |
|
馬達出力 W |
25 |
40 |
|
額定電壓 DC(V) |
24 |
24 |
|
靜摩擦轉矩 (kgf-cm) |
17 |
17 |
38 |
38 |
|
動摩擦轉矩 (kgf-cm) |
17 |
17 |
35 |
35 |
|
額定功率 W |
10 |
10 |
11 |
11 |
|
絕緣等級 |
E |
E |
E |
E |
|
制動頻度 回/每分鍵 |
100 |
100 |
100 |
100 |
|
導線顏色 |
藍色 |
黑色 |
藍色 |
黑色 |
|
型式 |
A |
B |
C |
D |
E |
|
G-4N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
7.50-0.15 |
|
G-5N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
9.50-0.15 |

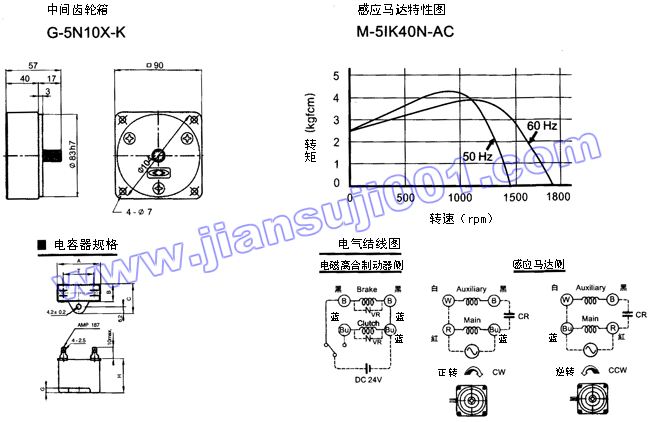

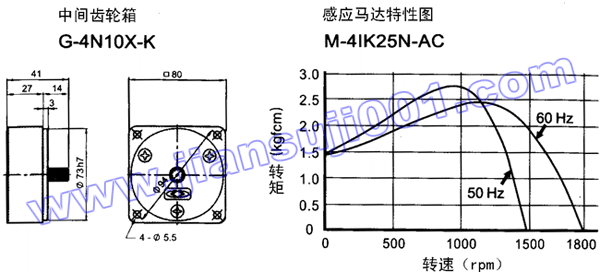

■馬達規格表
|
型式 |
極數 |
出力
(W) |
電壓
(V) |
頻率
(Hz) |
額定
時間 |
額定輸出 |
啟動
電流
(A) |
啟動
轉矩
(kgfcm) |
電容
uF(V) |
配合齒輪箱 |
|
電流
(A) |
轉速
(rpm) |
轉矩
(kgfcm) |
含油轉承 |
滾珠軸承 |
中間速比 |
|
M-4IK25N-AC |
4 |
25 |
110 |
50 |
CONT. |
0.57 |
1325 |
1.8 |
1.20 |
1.4 |
6(250V) |
G-4N□-L |
G-4N□-K |
G-4N10X-K |
|
60 |
0.48 |
1625 |
1.5 |
1.10 |
1.4 |
|
M-4IK25N-CC |
4 |
25 |
220 |
50 |
CONT. |
0.28 |
1325 |
1.8 |
0.60 |
1.4 |
1.5(450V) |
|
60 |
0.24 |
1625 |
1.5 |
0.55 |
1.4 |
|
M-5IK40N-AC |
4 |
40 |
110 |
50 |
CONT. |
0.93 |
1250 |
3.1 |
1.60 |
2.4 |
8(250V) |
G-5N□-L |
G-5N□-K |
G-5N10X-K |
|
60 |
0.74 |
1575 |
2.5 |
1.50 |
2.4 |
|
M-5IK40N-CC |
4 |
40 |
220 |
50 |
CONT. |
0.46 |
1250 |
3.1 |
0.80 |
2.4 |
2(450V) |
|
60 |
0.37 |
1575 |
2.5 |
0.75 |
2.4 |
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
6(250V) |
38 |
20 |
30 |
29 |
5 |
22 |
60℃ |
|
1.5(50V) |
38 |
20 |
30 |
29 |
5 |
22 |
70℃ |
|
8(250V) |
38 |
20 |
30 |
29 |
5 |
22 |
60℃ |
|
2(450V) |
38 |
20 |
30 |
29 |
5 |
22 |
70℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，紅色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速（rpm） |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 |
|
G-4N□-KL |
最大容許轉矩
（kgfcm） |
4.0 |
6.7 |
10 |
11 |
13 |
16 |
20 |
21 |
26 |
32 |
39 |
65 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
G-5N□-KL |
最大容許轉矩
（kgfcm） |
6.7 |
11 |
16 |
18 |
23 |
28 |
33 |
36 |
45 |
54 |
65 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 | |
|
|
