單相轉矩感應馬達（出力10W-20W） |
 |
| |
詳細介紹： |
發布時間：2007/11/14 9:45:13 |
|
| |

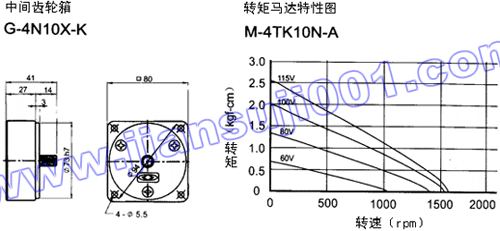

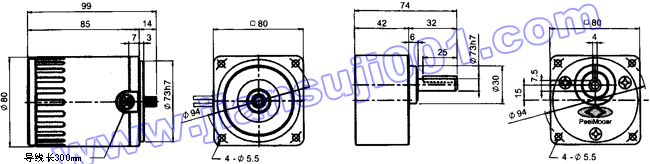

框號4 出力10W
單相轉矩馬達 齒輪箱
M-4TK10N-□□ G-4N□-KL

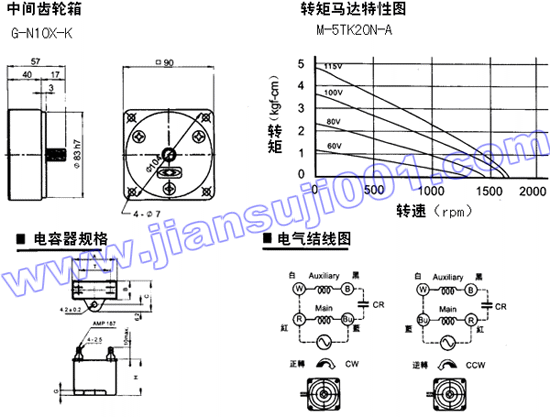

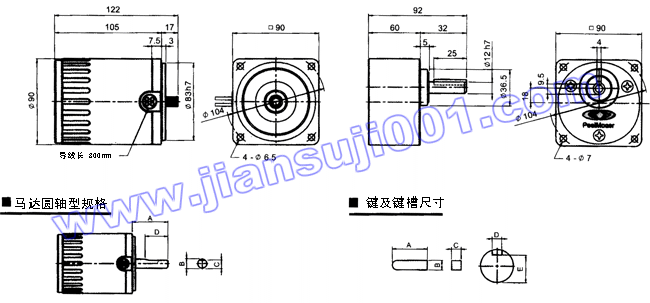

框號5 出力20W
單相轉矩馬達 齒輪箱
M-5TK20N-□□ G-5N□-KL
|
型式 |
A |
B |
C |
D |
|
M-4TK10A-□□ |
32 |
Ø8h7 |
70-0.15 |
25 |
|
M-5TK20A-□□ |
37 |
Ø10h7 |
90-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-4N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
7.50-0.15 |
|
G-5N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
9.50-0.15 |
■馬達規格表
|
型式 |
額定
時間 |
電壓
(V) |
頻率
(V) |
啟動
轉矩
(kgfcm) |
輸出
功率
(W) |
最大輸出功率時 |
電容
uF(V) |
配合齒輪箱 |
|
轉速
(rpm) |
轉矩
(kgfcm) |
電流
(A) |
輸入
(W) |
含油軸承 |
滾珠軸承 |
中間速比 |
|
M-4TK10N-A |
5min |
110 |
60 |
2.0 |
9 |
900 |
0.95 |
0.54 |
54 |
8(250V) |
G-4N□-L |
G-4N□-K |
G-4N10X-K |
|
CONT. |
60 |
0.7 |
1 |
0.12 |
0.35 |
21 |
|
M-5TK20N-4 |
5min |
110 |
60 |
3.7 |
18 |
900 |
1.9 |
0.9 |
89 |
12(250V) |
G-5N□-L |
G-5N□-K |
G-5N10X-K |
|
CONT. |
60 |
1.2 |
3.3 |
0.4 |
0.6 |
34 |
|
規格 |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
8(250V) |
38 |
20 |
30 |
29 |
5 |
22 |
60℃ |
|
12(250V) |
48 |
20 |
30 |
29 |
5 |
34 |
60℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速（rpm） |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 |
|
G-4N□-KL |
最大容許轉矩
（kgfcm） |
4.0 |
6.7 |
10 |
11 |
13 |
16 |
20 |
21 |
26 |
32 |
39 |
65 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
G-5N□-KL |
最大容許轉矩
（kgfcm） |
6.7 |
11 |
16 |
18 |
23 |
28 |
33 |
36 |
45 |
54 |
65 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 | |
|
|
