3級錐齒輪——斜齒輪減速器

    水平安裝

    插圖僅僅作為例子，不是嚴格的裝配關系。

    重量和油量僅是指導值。

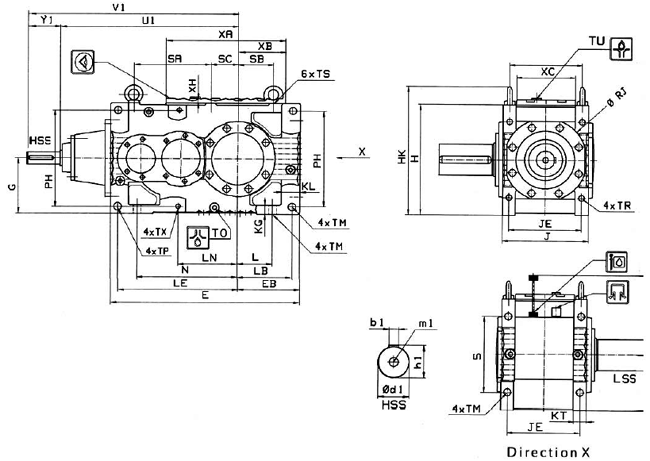

規格	箱體尺寸(mm)
	E	EBhⅡ	GhⅡ	H	HK	HO	JhⅡ	JE	KG	KL	KT	L	LB	LE	LN	N	PH	φRJ	S	SA	SB	SC	TL=TU	TM	TO
02 03	574 618	195 207	160 180	320 360	382 422	380 445	260 274	212 228	28 28	68 68	45 45	98 110	170 182	354 389	175 207	282 314	270 310	240 240	206 246	206 246	114 122	96 84	R1 R1	24 24	R3/4 R3/4
04 05	677 731	229 240	200 215	400 430	462 500	510 565	314 329	260 279	30 34	71 71	50 50	122 136	201 212	420 463	233 228	341 387	344 374	276 320	260 296	260 296	147 136	114 106	R1 R1	28 28	R3/4 R3/4
06 07	812 885	270 295	235 265	470 530	540 620	605 695	356 380	292 316	40 40	88 91	64 64	141 150	235 260	507 555	256 285	413 445	400 454	322 346	308 350	308 350	141 150	132 112	R1 R1	33 33	R1 R1
08 09	981 1049	322 335	300 335	600 670	690 779	760 870	431 451	353 373	52 52	103 103	78 78	174 187	280 293	617 672	318 373	511 566	516 586	385 392	406 476	406 476	174 187	115 100	R1 R1	39 39	R1 R1

規格	箱體尺寸(mm)												HSS尺寸(mm)												重量	油量
													i=14～63				i=71～90				i=100～112
	TP H9	TR=TX		TS		XA	XB	XC	XH	U1	Y1	V1	φd1	b1	h1	m1	φd1	b1	h1	m1	φd1	b1	h1	m1	kg	l
02 03	24 24	M20 M20	35 35	M16 M16	32 32	355 384	135 147	182 196	18 18	533 584	100 112	633 696	35k6 40k6	10h9 12h9	38 43	M12 M16	30k6 30k6	8h9 8h9	33 33	M10 M10	25k6 25k6	8h9 8h9	28 28	M10 M10	219 279	11 14
04 05	28 28	M24 M24	42 42	M16 M20	32 35	430 460	168 182	211 226	22 22	642 695	120 125	762 818	42k6 50k6	12h9 14h9	43 45	M16 M16	35k6 40k6	10h9 12h9	38 43	M10 M10	25k6 30k6	8h9 8h9	28 33	M10 M10	382 492	20 30
06 07	33 33	M30 M30	53 53	M20 M24	35 42	525 561	195 219	248 262	22 22	758 814	130 135	888 949	50k6 60m6	14h9 18h9	53.5 64	M16 M20	45k6 45k6	14h9 14h9	48.5 48.5	M12 M16	35k6 40k6	10h9 12h9	38 43	M12 M16	601 779	40 50
08 09	39 39	M30 M30	53 53	M24 M30	42 53	597 652	234 247	269 309	22 22	890 969	135 140	1025 1109	60m6 70m6	18h9 20h9	64 74.5	M20 M20	55k6 60k6	16h9 18h9	59 64	M20 M20	40k6 45k6	12h9 14h9	43 48.5	M16 M16	1037 1299	65 80

規格	LSS尺寸(mm)
	d2	b2	h2	m2	Y2	V2	U3	UC	UD	φD2	φD4	φD5
02 03	80m6 100m6	22h9 28h9	85 106	M20 M24	140 170	304 341	164 171	257 274	158 163	80js7/H8 95js7/H8	86js6/H7 100js6/H7	85js6/H7 101js6/H7
04 05	105m6 120m6	28h9 32h9	111 127	M24 M24	210 210	403 411	193 201	302 311	187 193	105js7/H8 115js7/H8	111js6/H7 121js6/H7	110js6/H7 120js6/H7
06 07	130m6 140m6	32h9 36h9	137 148	M24 M24	220 250	434 478	214 228	331 354	210 224	125js7/H8 135js7/H8	131js6/H7 141js6/H7	130js6/H7 140js6/H7
08 09	160m6 170m6	40h9 40h9	169 179	M24 M24	250 310	504 574	254 264	397 407	246 262	150js7/H8 165js7/H8	151js6/H7 166js6/H7	150js6/H7 165js6/H7

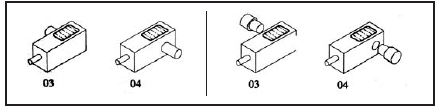

    軸的位置
