主要附件可供垂直安裝選用

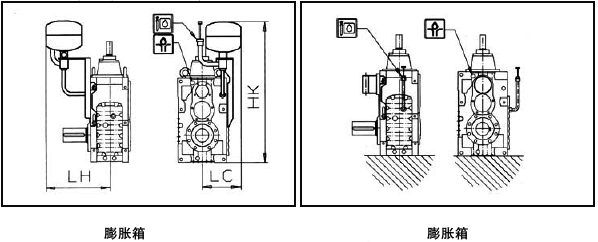

附件尺寸(mm)
規格	HK	LC	LH
02 03	1050 1120	310 330	540 550
04 05	1190 1250	350 360	580 590
06 07	1350 1450	380 410	580 590
08 09	1550 1620	450 480	590 600

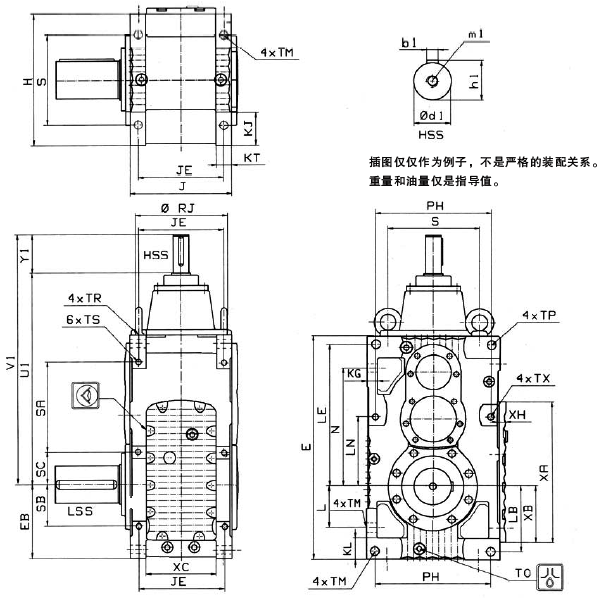

規格	箱體尺寸(mm)
	EBhⅡ	E	H	JhⅡ	JE	KG	KJ	KL	KT	L	LB	LE	LN	N	PH	S	SA	SB	SC	TM	TO
02 03	195 207	574 618	320 360	260 274	212 228	28 28	90 100	68 68	45 45	98 110	170 182	354 389	175 207	282 314	270 310	206 246	206 246	114 122	96 84	24 24	R3/4 R3/4
04 05	229 240	677 731	400 430	314 329	260 279	30 34	118 118	71 71	50 50	122 136	201 212	420 463	233 228	341 387	344 374	260 296	256 296	147 136	114 106	28 28	R3/4 R3/4
06 07	270 295	812 885	470 530	356 380	292 316	40 40	131 152	68 91	64 64	141 150	235 260	507 555	256 285	413 445	400 454	308 350	308 350	141 150	132 112	33 33	R1 R1
08 09	322 335	981 1049	600 670	431 451	353 373	52 52	153 153	103 103	78 78	174 187	280 293	617 672	318 373	511 566	516 586	406 476	406 476	174 187	115 100	39 39	R1 R1



規格	箱體尺寸(mm)									HSS尺寸(mm)															重量	油量
													i=14～63				i=71～90				i=100～112
	TP H9	TR=TX		TS		XA	XB	XC	XH	U1	Y1	V1	φd1	b1	h1	m1	φd1	b1	h1	m1	φd1	b1	h1	m1	kg	l
02 03	24 24	M20 M20	35 35	M16 M16	32 32	355 384	135 147	182 196	18 18	533 584	100 112	633 696	35k6 40k6	10h9 12h9	38 43	M12 M16	30k6 30k6	8h9 8h9	33 33	M10 M10	25k6 25k6	8h9 8h9	28 28	M10 M10	219 279	30 36
04 05	28 28	M24 M24	42 42	M16 M20	32 35	430 460	168 182	211 226	22 22	642 693	120 125	762 818	42k6 50k6	12h9 14h9	45 53.5	M16 M16	35k6 40k6	10h9 12h9	38 43	M12 M16	25k6 30k6	8h9 8h9	28 33	M10 M10	392 493	46 65
06 07	33 33	M30 M30	53 53	M20 M24	35 42	525 561	195 219	248 262	22 22	758 814	130 135	888 949	50k6 60m6	14h9 18h9	53.5 64	M16 M20	45k6 45k6	14h9 14h9	48.5 48.5	M16 M16	35k6 40k6	10h9 12h9	38 43	M12 M16	601 779	80 115
08 09	39 39	M30 M30	53 53	M24 M30	42 53	597 652	234 247	289 309	22 22	890 969	135 140	1025 1109	60m6 70m6	18h9 20h9	64 74.5	M20 M20	55m6 60m6	16h9 18h9	59 64	M20 M20	40k6 45k6	12h9 14h9	43 48.5	M16 M16	1037 1299	110 135

規格	LSS尺寸(mm)
	d2	b2	h2	m2	Y2	V2	U3	UC	UD	φD2	φD4	φD5
02 03	80m6 100m6	22h9 28h9	85 106	M20 M24	140 170	304 341	164 171	257 274	156 165	80js7/H8 95js7/H8	86js6/H7 101js6/H7	85js6/H7 100js6/H7
04 05	105m6 120m6	28h9 32h9	111 127	M24 M24	210 210	403 411	193 201	302 311	187 193	105js7/H8 115js7/H8	111js6/H7 121js6/H7	110js6/H7 120js6/H7
06 07	130m6 140m6	32h9 36h9	137 148	M24 M24	220 250	434 478	214 228	331 354	210 224	125js7/H8 135js7/H8	131js6/H7 141js6/H7	130js6/H7 140js6/H7
08 09	160m6 170m6	40h9 40h9	169 179	M24 M24	250 310	504 574	254 264	397 407	246 262	150js7/H8 165js7/H8	151js6/H7 166js6/H7	150js6/H7 165js6/H7

    軸的位置
