2級錐齒輪斜齒輪減速器

    垂直安裝

    插圖僅僅作為例子，不是嚴格的裝配關系。

    重量和油量僅是指導值。

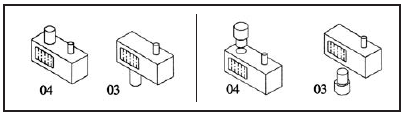

    主要附件可供垂直安裝選用

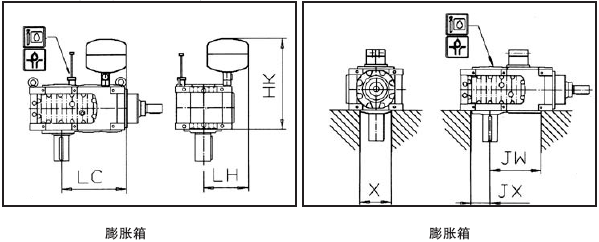

附件尺寸(mm)
規格	HK	LC	LH	X	JX	JW
02 03	710 730	430 440	310 330	- -	- -	- -
04 05	770 780	480 510	350 370	250 250	162 169	380 420
06 07	810 830	540 580	380 410	250 250	182 204	454 499
08 09	880 900	620 670	450 480	316 386	219 232	556 611



規格	箱體尺寸(mm)

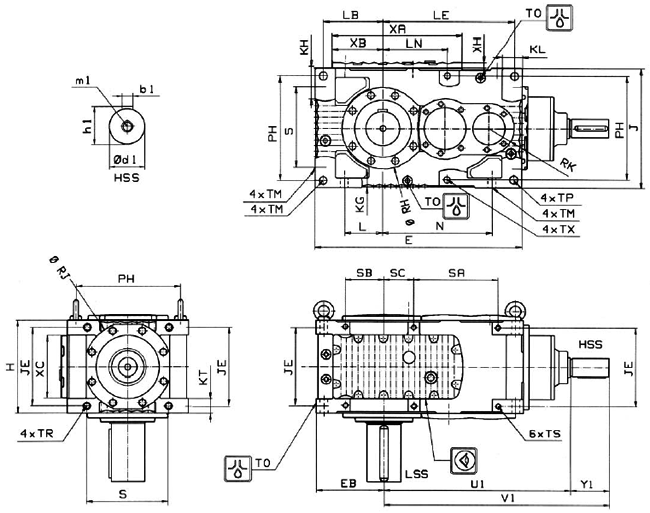

	EHhⅡ	E	HhⅡ	J	JE	KG	KH	KL	KT	L	LB	LE	LN	N	PH	RH	φRK	RK	S	SA	SB	SC
02 03	195 207	574 618	260 274	320 360	212 228	28 28	90 100	68 68	45 45	98 110	170 182	354 389	175 207	282 314	270 310	107 127	240 240	73 78	206 246	206 246	114 122	96 84
04 05	229 240	677 731	314 329	400 430	260 279	30 34	118 118	71 71	50 50	122 136	201 212	420 463	235 228	341 387	344 374	136 146	276 320	83 90	260 296	260 296	147 136	114 106
06 07	270 295	812 885	356 380	470 530	292 316	40 40	131 152	88 91	64 64	141 150	235 260	507 555	256 285	413 445	400 454	156 173	322 346	97 102	308 350	308 350	141 150	132 112
08 09	322 335	981 1049	431 451	600 670	353 373	52 52	153 153	103 103	78 78	174 187	280 293	617 672	318.5 373.5	511 566	516 586	178 196	385 392	107 112	406 476	406 476	174 187	115 100



規格	箱體尺寸(mm)											HSS尺寸(mm)							重量	油量
	TM	TO	TP H9	TX		TS		XA	XB	XC	XH	U1	Y1	V1	φd1	b1	h1	m1	kg	l
02 03	24 24	R3/4 R3/4	24 24	M20 M20	35 35	M16 M16	32 32	355 384	135 147	182 196	18 18	509 549	130 135	639 684	50k6 55m6	14h9 16h9	53.5 59	M16 M20	221 280	21 38
04 05	28 28	R3/4 R3/4	28 28	M24 M24	42 42	M16 M20	32 35	430 460	168 182	211 226	22 22	622 655	135 138	735 793	60m6 65m6	18h9 18h9	64 69	M20 M20	381 505	50 65
06 07	33 33	R1 R1	33 33	M30 M30	53 53	M20 M24	35 42	525 561	195 219	248 262	22 22	698 752	140 160	838 912	70m6 75m6	20h9 20h9	74.5 79.5	M20 M20	615 793	84 120
08 09	39 39	R1 R1	39 39	M30 M30	53 53	M24 M30	42 53	597 652	234 247	289 309	22 22	822 921	160 195	982 1116	85m6 90m6	22h9 25h9	90 95	M20 M24	1055 1330	120 145

規格	LSS尺寸(mm)
	d2	b2	h2	m2	Y2	V3	U2	U3	U4	UC	UD	φD2	φD4	φD5
02 03	80m6 100m6	22h9 28h9	85 106	M20 M24	140 170	174 204	34 34	164 171	34 34	257 274	156 165	80js7/H8 95js7/H8	86js6/H7 101js6/H7	85h6/H7 100h6/H7
04 05	105m6 120m6	28h9 32h9	111 127	M24 M24	210 210	246 246	36 36	193 201	36 36	302 311	187 193	105js7/H8 115js7/H8	111js6/H7 121js6/H7	110h6/H7 120h6/H7
06 07	130m6 140m6	32h9 36h9	137 148	M24 M24	220 250	256 288	36 38	214 228	36 38	331 354	210 224	125js7/H8 135js7/H8	131js6/H7 141js6/H7	130h6/H7 140h6/H7
08 09	160m6 170m6	40h9 40h9	169 179	M24 M24	250 310	288 348	38 38	254 264	38 38	397 407	246 262	150js7/H8 165js7/H8	151js6/H7 166js6/H7	150h6/H7 165h6/H7
