浮動軸型單面嚙合聯軸器
單面嚙合聯軸器和浮動軸一標準的浮動軸組合，包括兩個單面面嚙合聯軸器和兩片中間隔板，及一浮動軸。多用于連接設備距離較大之處。
一浮動軸可免去額外的軸承之支持，因為軸的兩端是由單面嚙合聯軸器支持之。

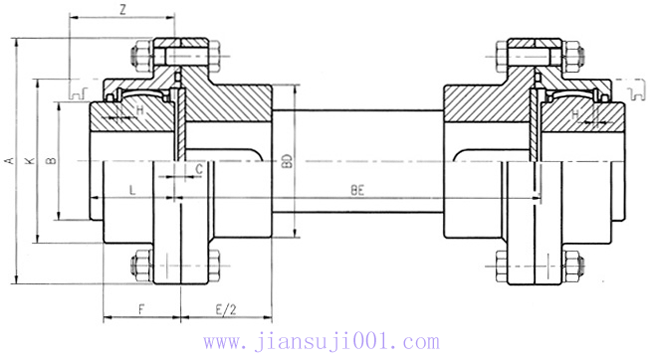

DY-FSA “Z”裝配時所需之最上距離
|
型號 |
扭力
kg-M |
最高回轉數
RPM |
最大孔徑
mm |
最小孔徑
mm |
單側重量
kg |
潤滑油重量
g |
尺 寸 mm |
|
撓性 |
剛性 |
L |
C |
E |
A |
B |
F |
K |
H |
BD |
Z |
BEmin |
|
35 |
53 |
4000 |
35 |
50 |
14 |
3.5 |
40 |
40 |
8 |
88 |
120 |
50 |
38 |
71 |
5 |
71 |
55 |
100 |
|
45 |
88 |
4000 |
45 |
60 |
16 |
4.5 |
40 |
45 |
8 |
98 |
137 |
60 |
44 |
92 |
5 |
92 |
65 |
110 |
|
55 |
147 |
4000 |
55 |
70 |
22 |
6.5 |
50 |
50 |
8 |
108 |
154 |
75 |
45 |
110 |
5 |
110 |
70 |
140 |
|
65 |
246 |
4000 |
65 |
80 |
37 |
13 |
65 |
63 |
8 |
134 |
168 |
90 |
49 |
120 |
5 |
120 |
85 |
170 |
|
75 |
410 |
4000 |
75 |
90 |
37 |
19 |
80 |
80 |
10 |
170 |
184 |
105 |
54 |
140 |
5 |
140 |
100 |
200 |
|
90 |
670 |
4000 |
90 |
105 |
37 |
26 |
130 |
90 |
10 |
190 |
206 |
125 |
55 |
160 |
5 |
160 |
110 |
235 |
|
105 |
980 |
3750 |
105 |
115 |
37 |
37 |
170 |
100 |
10 |
210 |
221 |
140 |
59 |
175 |
5 |
175 |
120 |
260 |
|
115 |
1420 |
3300 |
115 |
130 |
42 |
50 |
250 |
112 |
12 |
236 |
244 |
155 |
71 |
188 |
5 |
188 |
130 |
275 |
|
135 |
2100 |
3000 |
135 |
150 |
42 |
65 |
350 |
125 |
12 |
262 |
266 |
180 |
73 |
214 |
5 |
214 |
140 |
330 |
|
150 |
3100 |
2650 |
150 |
165 |
47 |
95 |
450 |
140 |
14 |
294 |
292 |
200 |
82 |
240 |
6 |
240 |
170 |
370 |
|
175 |
4550 |
2350 |
175 |
175 |
80 |
144 |
720 |
160 |
14 |
334 |
331 |
235 |
85 |
285 |
6 |
250 |
195 |
400 |
|
200 |
6650 |
2100 |
200 |
200 |
80 |
205 |
900 |
180 |
16 |
376 |
365 |
265 |
95 |
313 |
6 |
286 |
240 |
460 |
|
225 |
9700 |
1850 |
225 |
225 |
100 |
267 |
1300 |
200 |
18 |
418 |
412 |
300 |
104 |
350 |
6 |
322 |
250 |
550 |
|
