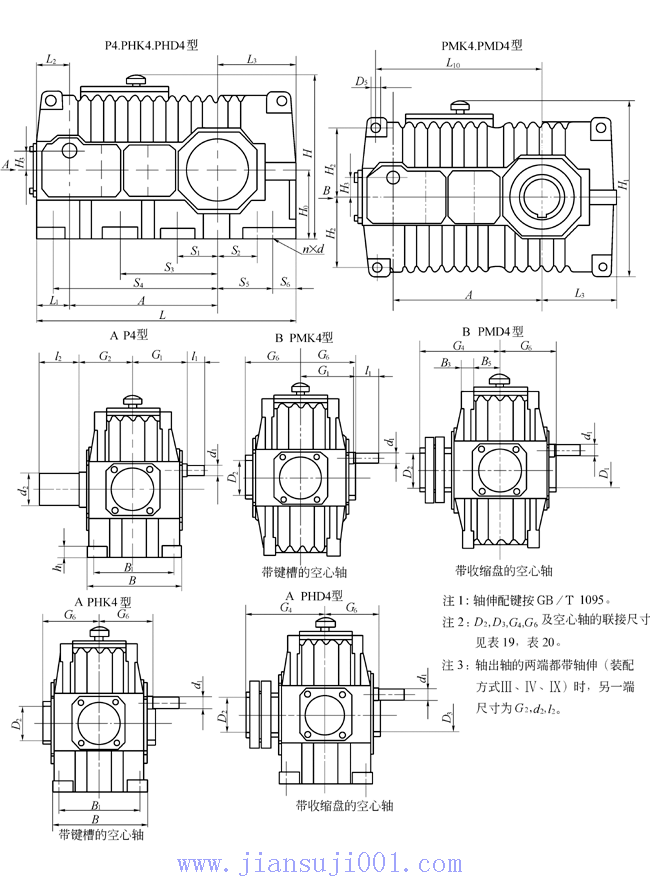

P4、PMK4、PMD4、PHK4、PHD4型減速器外形及安裝尺寸如圖4、表9所示。



表9  P4、PMK4、PMD4、PHK4、PHD4型減速器外形及安裝尺寸                              mm



規格	L	B	H	H0	H1	H3	A	L1	L2	L3	輸入軸			輸出軸
											d1	l1	G1	d2	l2	G2
06	985	410	≈620	290	≈610	90	600	85	95	300	40m6	110	235	140n6	250	245
07	1075	410	≈690	320	≈710	90	650	85	95	340	40m6	110	235	160n6	300	255
08	1230	430	≈800	380	≈810	90	745	85	95	400	40m6	110	245	180n6	300	260
09	1365	560	≈820	380	≈810	125	946	119	129	400	55m5	110	315	200n6	350	335
10	1545	590	≈940	440	≈965	125	961	119	129	465	55m6	110	340	220n6	350	360
11	1745	590	≈1120	520	≈1130	125	1061	119	129	562	55m6	110	340	240n6	410	360
12	1910	750	≈1120	520	≈1130	176	1167	183	198	560	75m6	170	430	260n6	410	440
13	2000	750	≈1160	550	≈1150	176	1217	183	198	600	75m6	170	430	280n6	410	110
14	2155	770	≈1230	580	≈1220	176	1332	183	198	640	75m6	170	430	300n6	470	470
15	2250	770	≈1310	620	≈1340	176	1382	183	198	687	75m6	170	430	300n6	470	470
16	2410	770	≈1460	700	≈1480	176	1457	183	198	770	75m6	170	430	320n6	470	470
17	2490	1040	≈1430	700	≈1420	240	1150	270	285	670	100m6	210	545	320n6	470	590
18	2600	1040	≈1480	700	≈1480	240	1605	270	285	725	100m6	210	545	340n6	550	590
19	2740	1040	≈1570	760	≈1540	240	1670	270	285	800	100m6	210	545	360n6	550	590
20	2790	1110	≈1570	760	≈1540	240	1720	270	285	800	100m6	210	545	380n6	550	625
21	2920	1110	≈1700	820	≈1680	240	1780	270	285	870	100m6	210	545	400n6	650	625
22	3040	1110	≈1780	860	≈1760	240	1840	270	285	930	100m6	210	545	400n6	650	625

表 9  （續）

規格	地腳螺栓									支承孔					質量 kg		油量 L
	n×d	B1	S1	S2	S3	S4	S5	S6	h1	H2	L10	D5 (H9)	B3	B5	P4，PH4	PM4	P4，PH4	PM4
06	8×M24	350	145	145	—	645	260	40	50	220	630	36	50	110	≈815	≈780	≈40	≈32
07	8×M24	350	190	190	—	695	300	40	50	280	680	36	50	110	≈935	≈885	≈44	≈34
08	8×M30	360	215	215	—	785	355	45	60	320	770	40	60	110	≈1390	≈1310	≈78	≈60
09	8×M36	470	210	210	—	915	350	50	70	320	890	50	70	150	≈1950	≈1840	≈130	≈110
10	8×M42	490	240	240	—	1020	405	60	80	370	980	60	80	150	≈2850	≈2730	≈185	≈155
11	8×M42	490	310	310	—	1121	500	62	80	450	1075	60	80	150	≈3510	≈3340	≈200	≈165
12	10×M42	650	300	300	700	1290	500	60	90	430	1250	65	90	220	≈4975	≈4775	≈250	≈220
13	10×M42	650	320	320	750	1340	540	60	90	460	1300	65	90	220	≈5580	≈5325	≈260	≈230
14	10×M48	660	330	330	860	1445	570	70	90	500	1400	70	100	240	≈6460	≈6180	≈310	≈290
15	10×M48	660	350	350	910	1490	615	73	100	550	1440	70	100	240	≈7000	≈6640	≈330	≈310
16	10×M48	660	400	400	990	1570	700	70	100	630	1510	70	100	240	≈7660	≈7320	≈360	≈335
17	8×M56	900	250	—	935	1655	505	165	120	490	1695	80	120	275	≈9900	≈9400	≈400	≈370
18	8×M56	900	250	—	950	1700	550	175	120	540	1745	80	120	275	≈11440	≈10840	≈450	≈420
19	8×M56	900	370	—	970	1770	630	170	120	600	1805	80	120	275	≈13050	≈12350	≈480	≈450
20	8×M64	960	370	—	995	1795	605	195	140	580	1835	90	140	300	≈13870	≈13170	≈580	≈540
21	10×M64	960	410	410	1130	1850	670	200	140	640	1895	90	140	300	≈14800	≈14100	≈630	≈590
22	10×M64	960	470	470	1190	1910	730	200	140	700	1955	90	140	300	≈15900	≈15100	≈650	≈610
